چگونه قطعات گردان دقیق ابزارهای جراحی رباتیک کوچکتر را فعال می کنند؟

سیستم های جراحی رباتیک در حال کوچک شدن هستند. نسل بعدی ربات‌های لاپاروسکوپی و میکروجراحی از ابزارهایی با قطر کمتر از 3 میلی‌متر استفاده می‌کنند - به اندازه‌ای کوچک برای هدایت آناتومی ظریف و در عین حال به اندازه کافی قوی برای گرفتن، برش و بخیه زدن. دستیابی به این امر مستلزم بازنگری اساسی در مورد هر جزء، به ویژه عناصر انتقال مکانیکی داخل مچ ابزار است. پاسخ در نهفته استقطعات چرخش دقیق- هندسه‌های ریز و پیچیده‌ای که در یک دهه پیش غیرقابل تصور بودند، ساخته شده‌اند. این مقاله توضیح می‌دهد که چگونه تراشکاری CNC با دقت بالا، شفت‌ها، پین‌ها و محفظه‌های مینیاتوری را ایجاد می‌کند که ابزارهای رباتیک زیر میلی‌متری را ممکن می‌سازد - و مدیران تدارکات باید در یک تامین‌کننده به دنبال چه چیزی باشند.

چالش کوچک سازی در جراحی رباتیک

یک ابزار جراحی رباتیک معمولی حاوی 20 قطعه متحرک در داخل یک لوله کوچکتر از یک مداد است. هر قسمت باید:

• مقاومت در برابر استریلیزاسیون مکرر (اتوکلاو، اشعه گاما)
• گشتاور را با واکنش برگشتی نزدیک به صفر منتقل کنید
• در ضخامت دیوارهای کمتر از 0.15 میلی متر مناسب است
• هزینه کمتر از قطعات ماشینکاری شده معمولی - زیرا ابزارها اغلب یک بار مصرف یا با استفاده مجدد محدود هستند.

روش‌های ماشین‌کاری سنتی (مهرزنی، تراشکاری ساده) نمی‌توانند تمرکز، پوشش سطح یا ویژگی‌های ریز مورد نیاز را حفظ کنند. قطعات تراش دقیق - تولید شده بر روی ماشین تراش CNC نوع سوئیسی با ابزار زنده - این مشکلات را با ترکیب تراشکاری، فرزکاری و سوراخکاری در یک چرخه حل می کند و به تحمل ±0.005 میلی متر یا بهتر دست می یابد.

سه راه حیاتی قطعات چرخانده دقیق کوچک‌سازی را فعال می‌کنند

1. میکرو شفت ها و پین های درایو

مچ دست یک ربات جراحی از کابل‌ها یا میله‌های فشاری برای مفصل بندی اثر انتهایی استفاده می‌کند. اینها به پین‌ها و شفت‌های کوچک متصل می‌شوند - اغلب به قطر 0.5 تا 2 میلی‌متر. یک قطعه چرخشی دقیق می تواند شامل موارد زیر باشد:

• شیارهای حلقه های نگهدارنده (عرض 0.2 میلی متر، عمق 0.05 میلی متر)
• انتهای شش ضلعی یا مربعی برای انتقال گشتاور
• سوراخ های متقاطع (قطر 0.3 میلی متر) برای چین دادن کابل ها

چرا دقت مهم است: انحراف 2 میکرومتری در پین 1 میلی متری 0.2 درجه خطای زاویه ای ایجاد می کند - زمانی که جراح در حال بخیه زدن رگ خونی 0.5 میلی متری است غیرقابل قبول است.

2. اجزای لوله ای دیوار نازک

اتصالات مفصلی به محفظه ها و آستین هایی با ضخامت دیواره کمتر از 0.2 میلی متر نیاز دارند. چرخش معمولی باعث پچ پچ یا فروپاشی می شود. تراشکاری سوئیسی با خنک کننده فشار بالا و ابزار کاربید باعث ایجاد دیواره نازک پایدار و قابل تکرار می شود.قطعات چرخش دقیقبدون سوراخ کردن ثانویه

3. هندسه پیچیده در یک راه اندازی واحد

طراحان ابزار رباتیک ویژگی‌های ترکیبی را می‌خواهند: نخ‌ها، مخروطی‌ها، برش‌ها و تخت‌ها - همه در یک قسمت. قطعات تراش دقیق ساخته شده بر روی ماشین های تراش چند محوره، تنظیمات متعدد را حذف می کند و ثبات هندسی را تضمین می کند. به عنوان مثال، یک نوک تروکار با یک شیار محرک مارپیچ و یک فلنج پروگزیمال را می توان در کمتر از 40 ثانیه ماشین کاری کرد.

جدول پارامترها - مشخصات حیاتی برای قطعات چرخشی دقیق درجه جراحی

هزینه پنهان قطعات چرخش دقیق ناسازگار

OEM های تجهیزات پزشکی اغلب بر روی تحمل مونتاژ تمرکز می کنند و در عین حال تأثیر قطعات دقیق تبدیل شده را دست کم می گیرند. یک مثال واقعی: یک تولید کننده منگنه جراحی به دلیل یک پین 0.5 میلی متری که عمق شیار ناسازگاری داشت، 12 درصد خرابی در میدان را تجربه کرد. تامین کننده پین ​​ادعا کرده بود 0.01± میلی متر اما 0.025 ± میلی متر را تحویل داده است. تغییر به تامین کننده ای که هر دسته را با 100% مرتب سازی نوری کنترل می کند، میزان شکست را به 0.2% کاهش می دهد.

دروس کلیدی:

• موارد اندازه گیری - از میکروفن لیزری یا گزارش سیستم بینایی بخواهید، نه فقط کولیس.
• گواهی مواد - ابزارهای جراحی به قابلیت ردیابی کامل نیاز دارند (EN 10204 3.1).
• قوام پوشش سطح - لکه های ناهموار باکتری ها را در خود جای می دهند. Ra و Rz را مشخص کنید.

چرا Tuoyuan خواسته های کوچک سازی جراحی را درک می کند؟

Qingdao Tuoyuan Metal Co., Ltd. بیش از یک دهه را صرف توسعه قابلیت های پردازش دقیق فلز کرده است. برخلاف ماشین‌فروشی‌های عمومی، Tuoyuan بر روی فناوری‌های دقیقی که رباتیک جراحی به آن نیاز دارد تمرکز می‌کند:

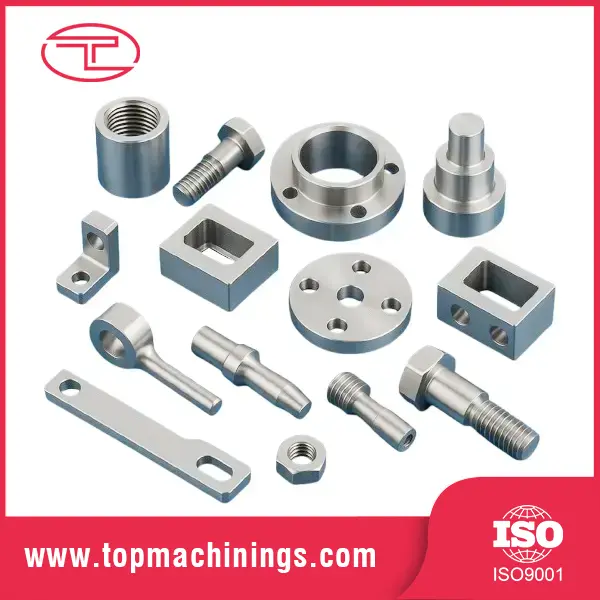

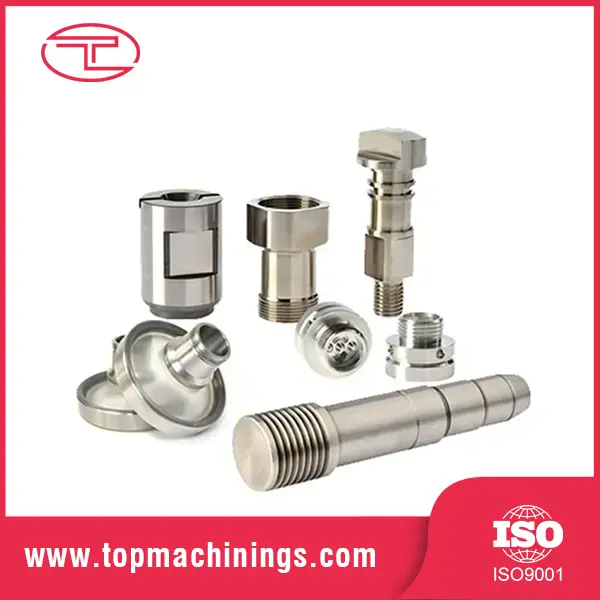

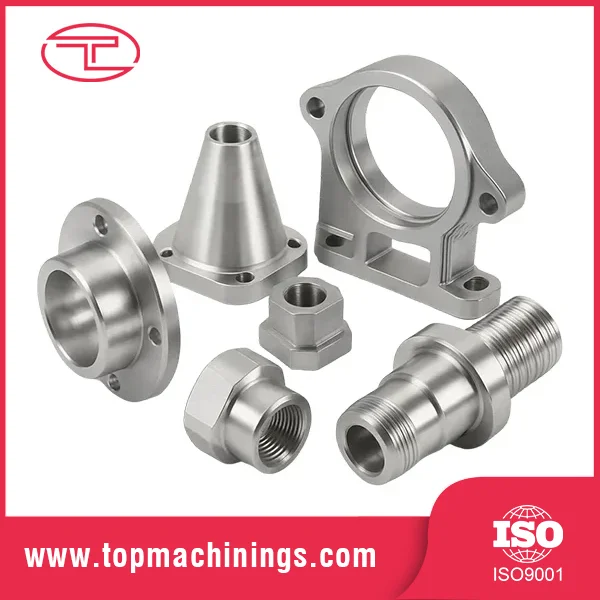

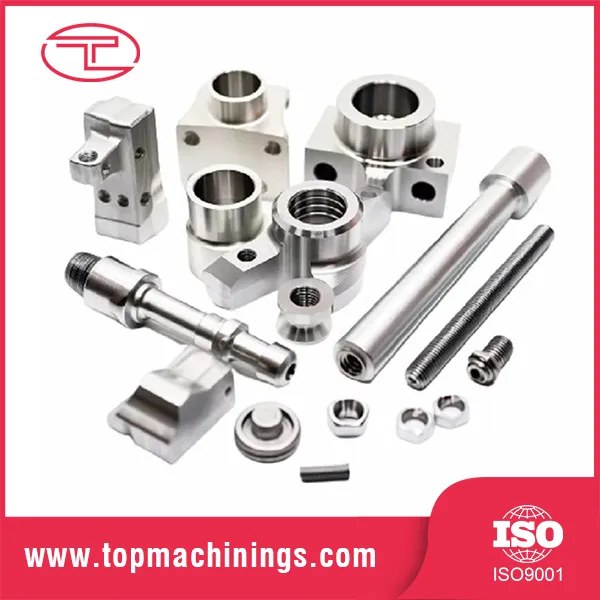

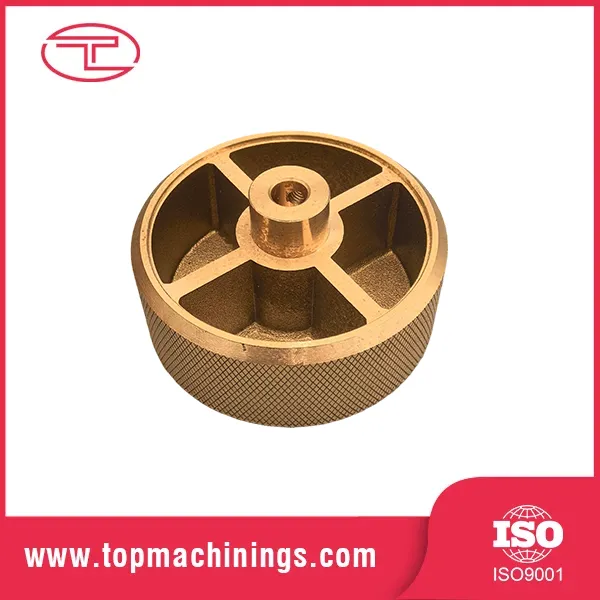

• قطعات تراشکاری CNC (سر سوئیسی و ثابت) برای میکرو شفت ها، پین ها و آستین ها
• قطعات فرز CNC برای ویژگی های مسکن پیچیده
• مهر زنی و آهنگری برای قطعات مقرون به صرفه با حجم بالا
• درمان سطح (گالوانیزه کردن، پوشش پودری، پرداخت) - اگرچه ابزارهای جراحی اغلب پولیش یا غیرفعال سازی را مشخص می کنند، که Tuoyuan می تواند از طریق شرکای تایید شده ترتیب دهد.

توویوان تحت ISO 9001، با یک زنجیره تامین کامل از مواد خام تا قطعه نهایی کار می کند. فلسفه "تعالی در تمام جزئیات" آنها به این معنی است که هر قطعه دقیق چرخانده شده با تجهیزات اندازه گیری دیجیتال بازرسی می شود و سوابق دسته ای برای 10+ سال نگهداری می شوند - که برای ردیابی دستگاه پزشکی ضروری است.

یک ابزار عملی - یک چک لیست ساده برای منبع یابی

هنگام ارزیابی منبع قطعات چرخشی دقیق برای دستگاه های جراحی رباتیک، موارد زیر را بپرسید:

• تجزیه و تحلیل پشته‌آپ تحمل روی حیاتی‌ترین ویژگی شما.
• سه قسمت نمونه تصادفی با میکروفون CMM یا لیزر اندازه گیری شده است.
• گواهی مواد که تعداد لات و ترکیب شیمیایی را نشان می دهد.
• قابلیت فرآیند (Cpk) - برای قطر و تمرکز، Cpk ≥1.33 آستانه ایمن است.

توویوان هر چهار مورد را به صورت استاندارد ارائه می کند.

قطعات کوچک، جهش عظیم برای جراحی

گرایش به سمت ابزارهای جراحی رباتیک کوچکتر و هوشمندتر غیرقابل توقف است. اما صرفاً با کوچک کردن طرح‌های موجود محقق نخواهد شد. ایجاب می کندقطعات چرخش دقیقکه در اندازه کوچک، دقیق کلان، و به طور مداوم در حجم تولید می شوند. برای مدیران تدارکات، بهترین استراتژی این است که با یک شرکت فلزکاری که دارای تخصص ثابت تراشکاری CNC، زنجیره فرآیند داخلی کامل، و یک سیستم کیفیت است که هیچ چیز را به شانس نمی‌گذارد، شریک شوند.

چالش برانگیزترین طرح ریز مولفه خود را بهتوویوانبرای بررسی امکان سنجی و اجرای نمونه از جدول پارامترهای بالا برای تعیین تلورانس ها استفاده کنید و گزارش قابلیت فرآیند را بخواهید. تامین‌کننده قطعات دقیق و دقیق می‌تواند زمان توسعه شما را به نصف کاهش دهد - و ابزار جراحی نسل بعدی شما را به واقعیت تبدیل کند.
