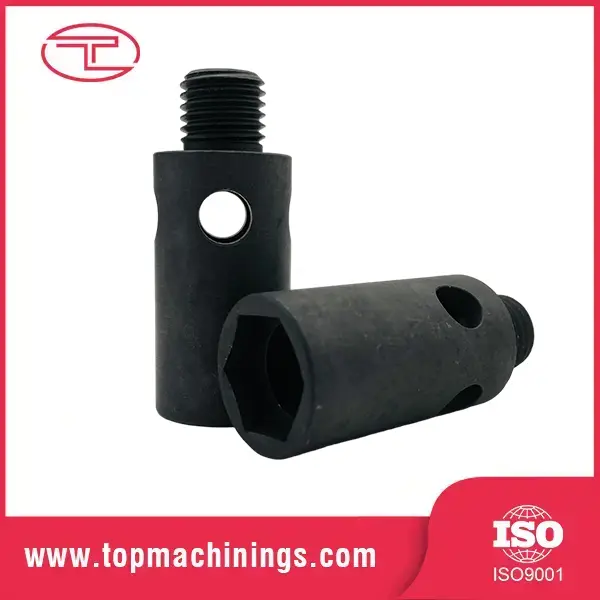

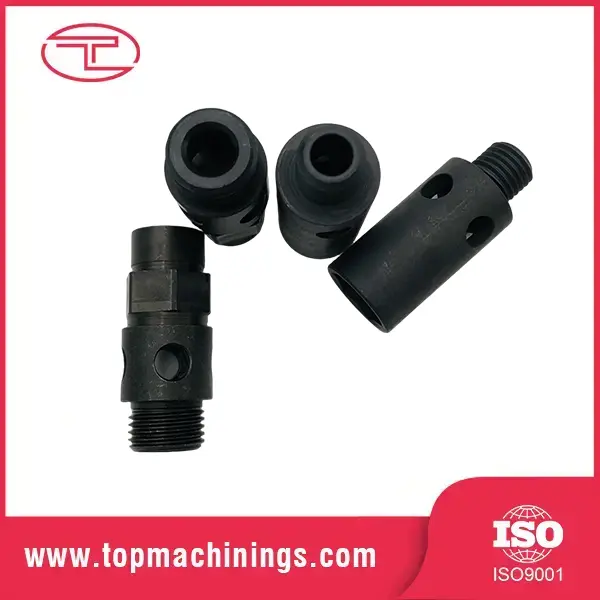

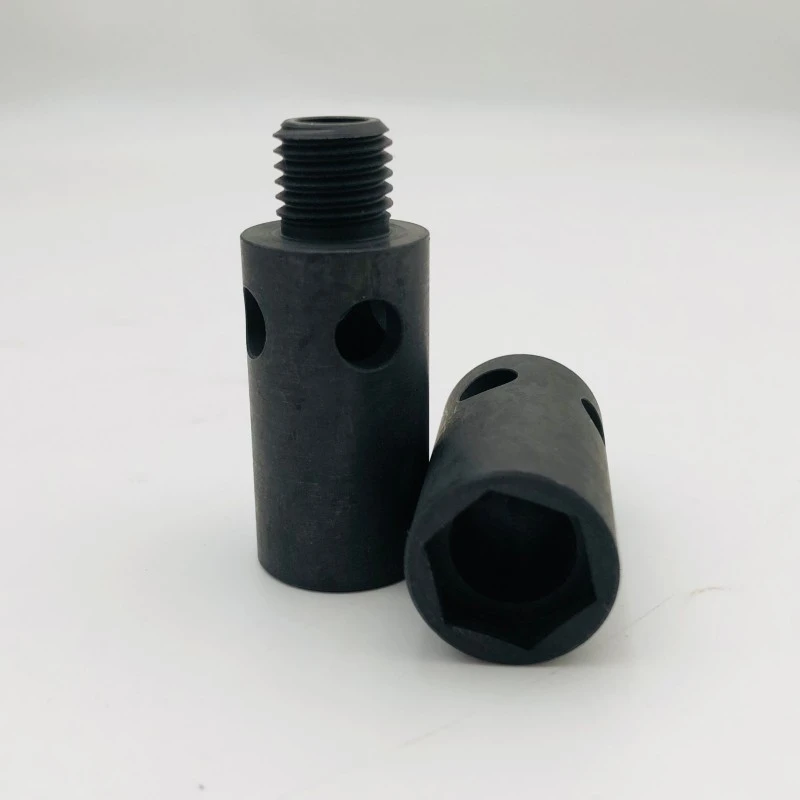

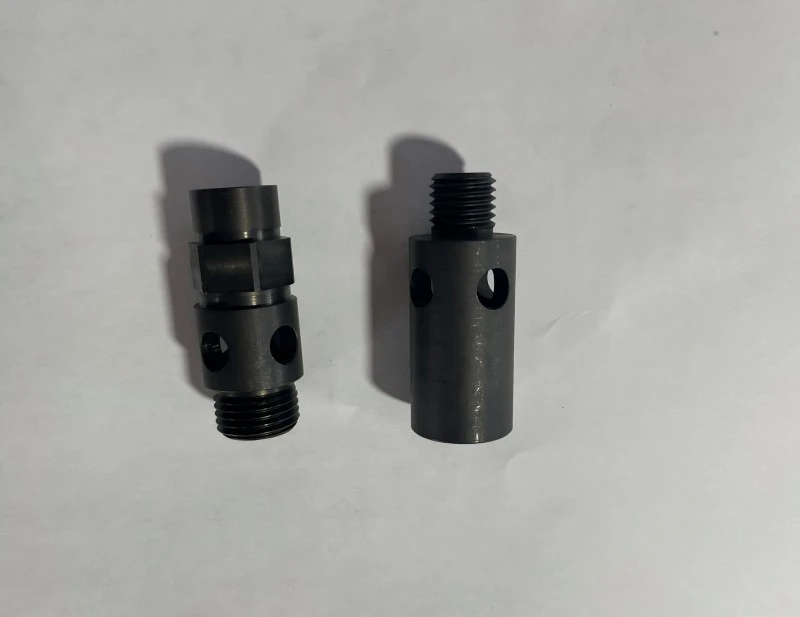

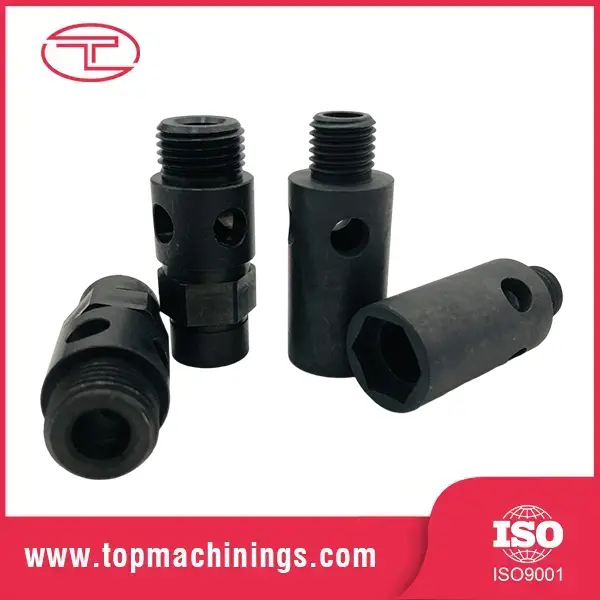

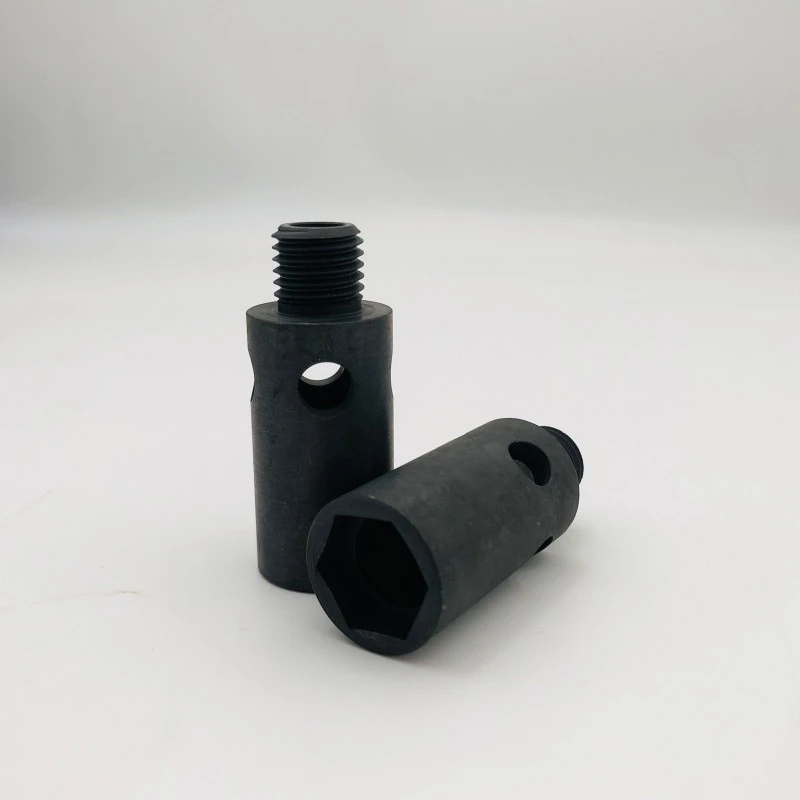

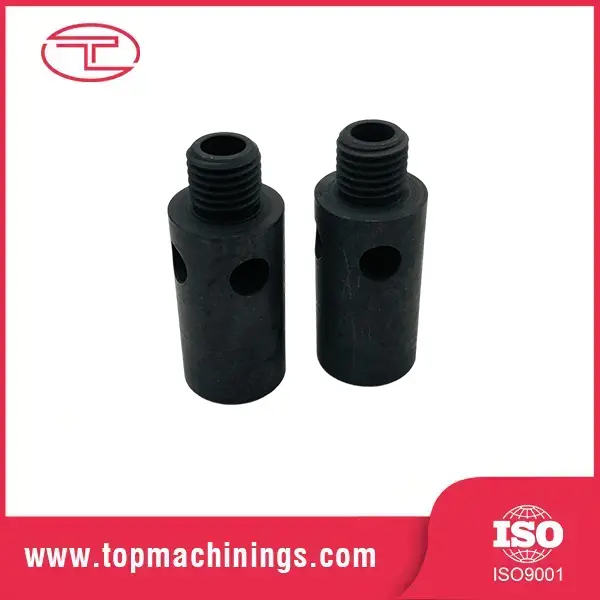

شفت رزوه ای دقیق ماشینکاری CNC

شفت رزوه‌ای یک جزء چرخان استوانه‌ای با رزوه‌های ماشین‌کاری شده در طول بخشی یا تمام طول آن است. مثال کلاسیک، پیچ سرب است - قلب هر ماشین CNC، چاپگر سه بعدی و محرک خطی - که در آن رزوه یک مهره را درگیر می کند تا چرخش را به حرکت خطی دقیق تبدیل کند. اما شفت رزوه‌ای دقیق ماشین‌کاری CNC به‌عنوان شفت‌های موتور با انتهای رزوه‌دار، میله‌های اتصال، پیچ‌های تنظیم و شفت‌های تغذیه ظاهر می‌شود.

آنچه یک محور رزوه دار خوب را از یک شفت بد جدا می کند در یک نگاه نامرئی و در سرویس دهی فاجعه بار است: دقت رزوه در تمام طول. یک پیچ سرب با خطای گام تجمعی 0.1 میلی متر در طول یک متر مسیر، ماشین ابزار شما را هر بار 0.1 میلی متر اشتباه قرار می دهد. این تفاوت بین یک قطعه دقیق و یک قطعه مشکل است.

ملاحظات طراحی و مواد

نمرات متداول: 4140/42CrMo، 1045 (وظیفه عمومی)، SUS303/316 (مقاومت در برابر خوردگی)، 6061-T6 (سبک وزن)

اشکال رزوه: Acme، ذوزنقه ای، متریک ISO، UNC/UNF، سازگار با پیچ

عملیات حرارتی: سخت شدن القایی پهلوهای نخ، سخت شدن از طریق، یا کربور کردن

ویژگی های مهم: سوراخ های مرکزی برای سنگ زنی، راه های کلید، تخت، سوراخ های متقاطع، و قطر پله ها

تمرکز بین قطر رزوه و ژورنال های بلبرینگ: ≤ 0.02mm TIR

صافی: استاندارد 0.05mm/m، 0.02mm/m برای درجه های دقیق

برای شفت رزوه ای دقیق ماشینکاری CNC، انتخاب مواد یک تصمیم عملکردی است: 4140 سخت شده و زمین باعث عمر طولانی سایش و ثبات ابعادی می شود. آلومینیوم 6061 حرکت سبک وزن با اینرسی کم برای کاربردهای با سرعت بالا می دهد. ما درجه را بر اساس بار، سرعت و چرخه کار توصیه می کنیم - نه فقط قیمت.

ویژگی ها و مزایا کلیدی

نخ های دقیق بیش از طول کامل

رزوه‌ها تحت کنترل CNC یک نقطه برش داده می‌شوند یا با رزوه آسیاب می‌شوند و دقت گام در تمام طول نخ تأیید می‌شود - نه فقط در گیج. برای شفت رزوه‌ای دقیق ماشین‌کاری CNC، ما خطای گام تجمعی را در 0.02 میلی‌متر در 300 میلی‌متر نگه می‌داریم، بنابراین دستگاه شما در هر نقطه از سفر به درستی قرار می‌گیرد.

رابطه هم مرکز موضوع به مجله

رزوه و ژورنال های بلبرینگ در یک راه اندازی یا در مرکز بین دو عملیات ماشین کاری می شوند و خروجی را زیر 0.02 میلی متر نگه می دارند. شفتی که درست کار می کند به طور یکنواخت سایش می کند، لرزش کمتری دارد و عمر یاتاقان را افزایش می دهد.

عملیات حرارتی مطابق با وظیفه

سخت شدن القایی روی پهلوهای رزوه، سطحی مقاوم در برابر سایش می دهد و در عین حال هسته را برای انتقال گشتاور سخت نگه می دارد. برای کاربردهای با چرخه بالا، ما مطابق مشخصات شما کربوره یا سخت می کنیم.

قطر زمین در جایی که اهمیت دارد

ژورنال های یاتاقان و سطوح آب بند را می توان به صورت استوانه ای به Ra 0.2μm با تحمل ± 0.003mm - سطحی که آب بندی ها را بدون نشتی و یاتاقان ها را در RPM بالا ساکت نگه می دارد، زمین کرد.

یک استاپ: شفت + اتصالات

ما شفت کامل را ماشین‌کاری می‌کنیم: رزوه‌ها، راه‌های کلید، تخت، سوراخ‌های متقاطع، و انتهای رزوه‌ای - یک بخش، یک تامین‌کننده، یک استاندارد کیفیت. بدون فروشنده دوم، بدون انباشته تحمل بین اجزا.

مشخصات محصول

برنامه های کاربردی معمولی

به عنوان یک تولید کننده و تامین کننده شفت رزوه ای دقیق ماشینکاری CNC، Tuoyuan Metal شفت ها را به صورت عمده و با قیمت مستقیم کارخانه برای:

پیچ‌های سربی و شفت‌های سازگار با گلوله‌اسکرو برای ماشین‌های CNC و چاپگرهای سه بعدی

شفت موتور با انتهای رزوه ای برای کوپلینگ و قرقره

محرک خطی و اجزای سیلندر الکتریکی

میله ها و پیچ های تنظیم برای تجهیزات صنعتی

اجزای رزوه دار فرمان و سیستم تعلیق خودرو

شفت های خوراک برای ماشین آلات نساجی، بسته بندی و چاپ

درباره ما

ماشینکاری دقیق تجارت اصلی ما است

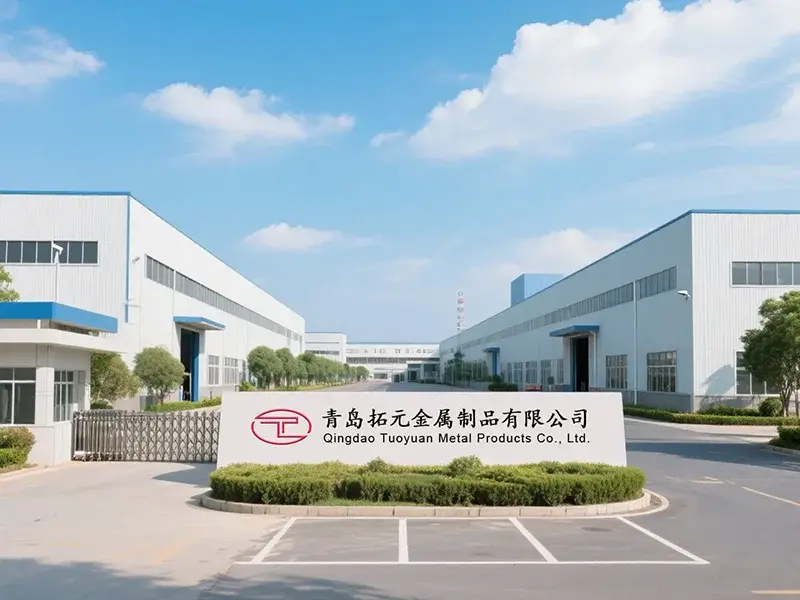

Tuoyuan Metal در قطعات تراشکاری شده دقیق و اجزای ماشینکاری CNC تخصص دارد - شفت رزوه ای دقیق ماشینکاری CNC تقریباً در خانه چرخ ما قرار دارد. ده سال تجربه ماشینکاری، 20 ماشین تراش CNC با سرعت بالا، 5 مرکز ماشینکاری و ظرفیت 100 میلیون قطعه سالانه.

در بازارهای آمریکای شمالی اثبات شده است

60٪ از فروش ما به آمریکای شمالی می رود، جایی که مشتریان تلورانس سخت و تحویل قابل اعتماد را می طلبند. نرخ خرید مجدد 95٪ به این معنی است که مشتریان ما دوباره سفارش می دهند - قوی ترین گواهینامه کیفیت موجود است.

ارتباط سریع و شفاف

تیم فروش ما به زبان انگلیسی مسلط صحبت می کند و در عرض 24 ساعت پاسخ می دهد. مشکلات کیفیت ظرف 48 ساعت پاسخ می‌دهند. بدون موانع زبانی، بدون دور زدن.

پشتیبانی مهندسی داخلی

در مورد مواد یا عملیات حرارتی مطمئن نیستید؟ درخواست خود را برای ما ارسال کنید و ما درجه و روند مناسب را توصیه می کنیم. ما از نمونه اولیه تا تولید انبوه پشتیبانی می کنیم.

سوالات متداول

س: آیا پیچ های سربی درست می کنید؟ چه دقتی می توانید بدست آورید؟ پاسخ: بله - پیچ های سربی یکی از تخصص های ما هستند. درجه استاندارد دارای ± 0.05 میلی متر در هر 300 میلی متر است. درجه دقت ± 0.02 میلی متر خطای زمین تجمعی را نگه می دارد. برای دقت بالاتر، ما پیچ‌های توپی را توصیه می‌کنیم که می‌توانیم آن‌ها را نیز تهیه کنیم.

س: آیا می توانید شفت را از نمونه ماشین کاری کنید؟ پاسخ: بله، ما از نمونه های فیزیکی و همچنین نقشه ها مهندسی معکوس می کنیم. ما نمونه را اندازه گیری می کنیم، یک نقشه ایجاد می کنیم و قبل از تولید با شما تایید می کنیم.

س: چه عملیات حرارتی را برای یک نخ مقاوم در برابر سایش توصیه می کنید؟ پاسخ: برای بیشتر کاربردهای شافت رزوه‌ای دقیق ماشین‌کاری CNC و محرک، سخت‌سازی القایی پهلوهای رزوه تا HRC 45–55 انتخاب مناسبی است - سطح سخت، هسته سخت. برای سایش شدید، کربوریزه کردن یا سفت شدن کامل در دسترس است.

س: آیا می توانید تلورانس قطری را که ادعا می کنید حفظ کنید؟ ج: بله. قطر چرخش ± 0.02 میلی متر نگه می دارد. قطر زمین 0.005 ± میلی متر است. ماشین های CNC ما دارای دقت موقعیت یابی تکراری 0.003 ± میلی متر هستند که توسط بازرسی CMM در هر دسته تأیید شده است.

س: MOQ و زمان هدایت شما چیست؟ A: نمونه اولیه MOQ انعطاف پذیر است (حتی 1-5 قطعه). تولید MOQ از حدود 500 قطعه. زمان سرب به طور متوسط ​​15 روز، 18 تا 20 روز با سنگ زنی و عملیات حرارتی است.
