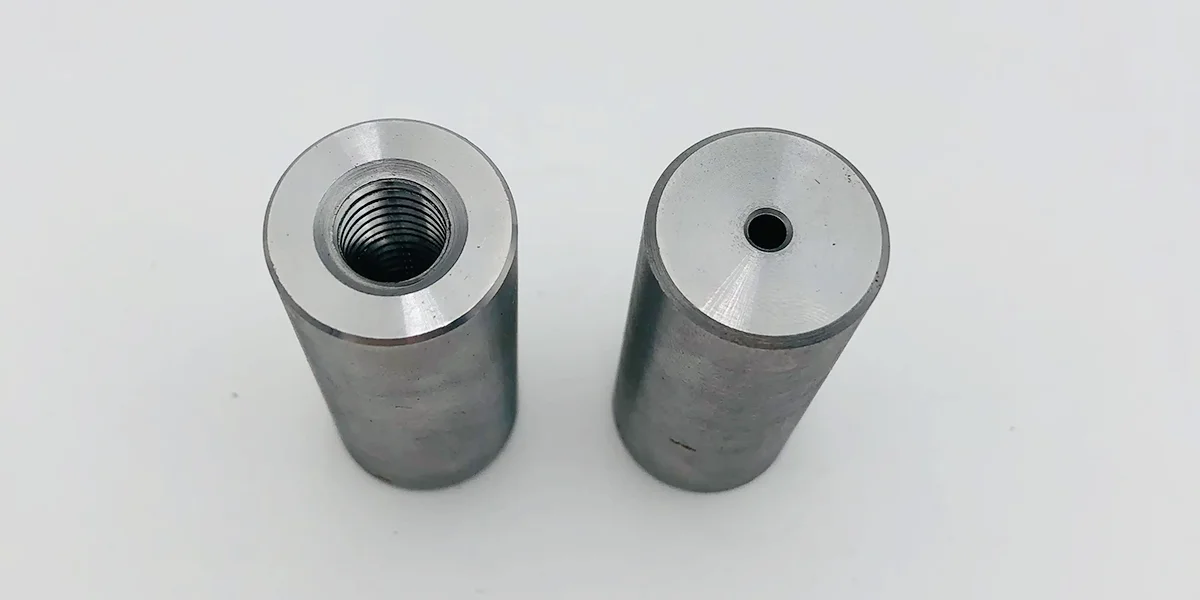

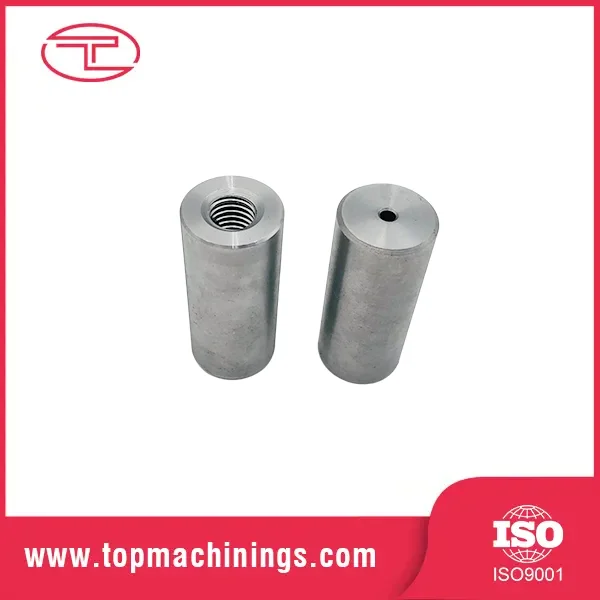

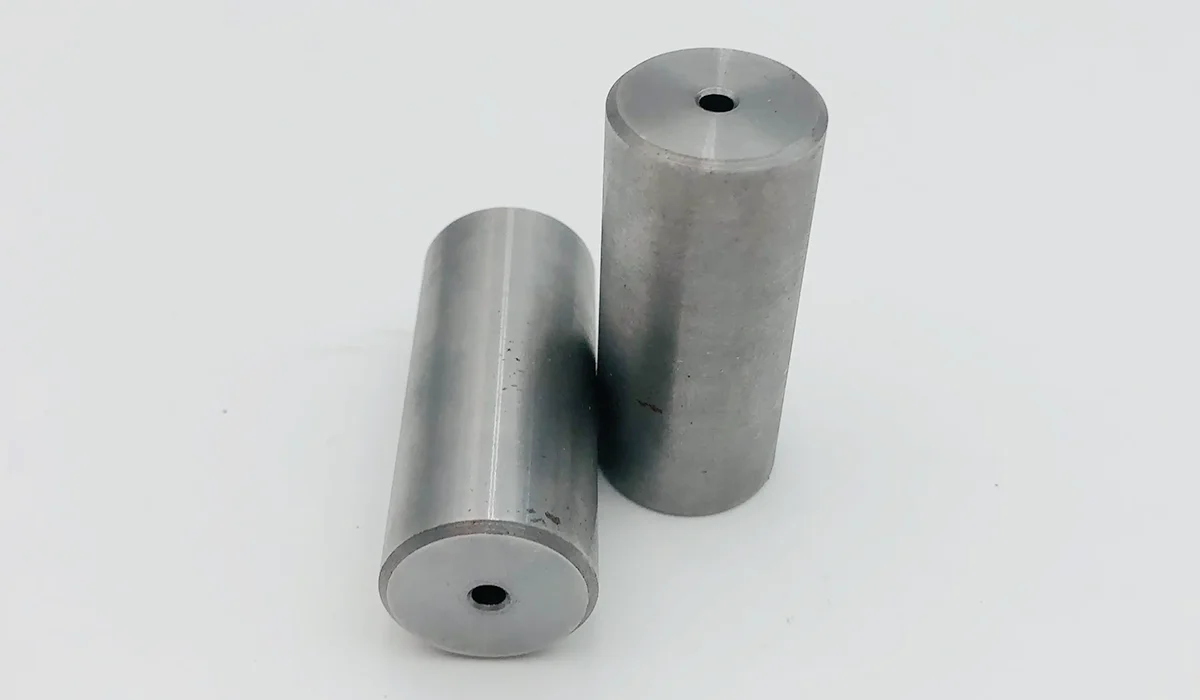

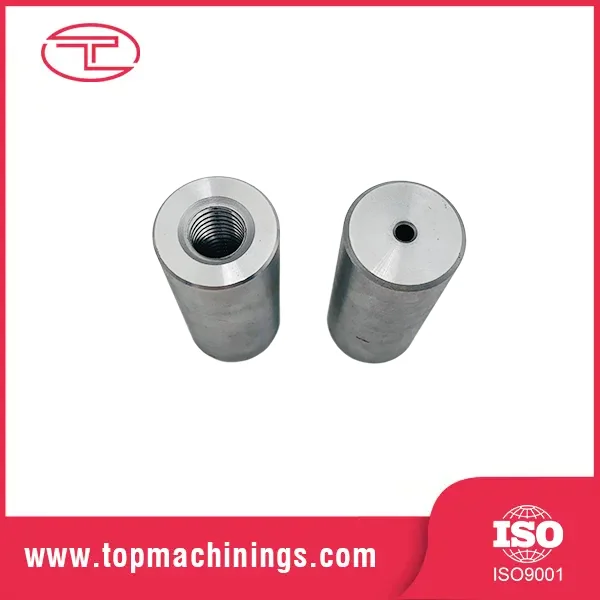

بوش رزوه ای CNC دقیق

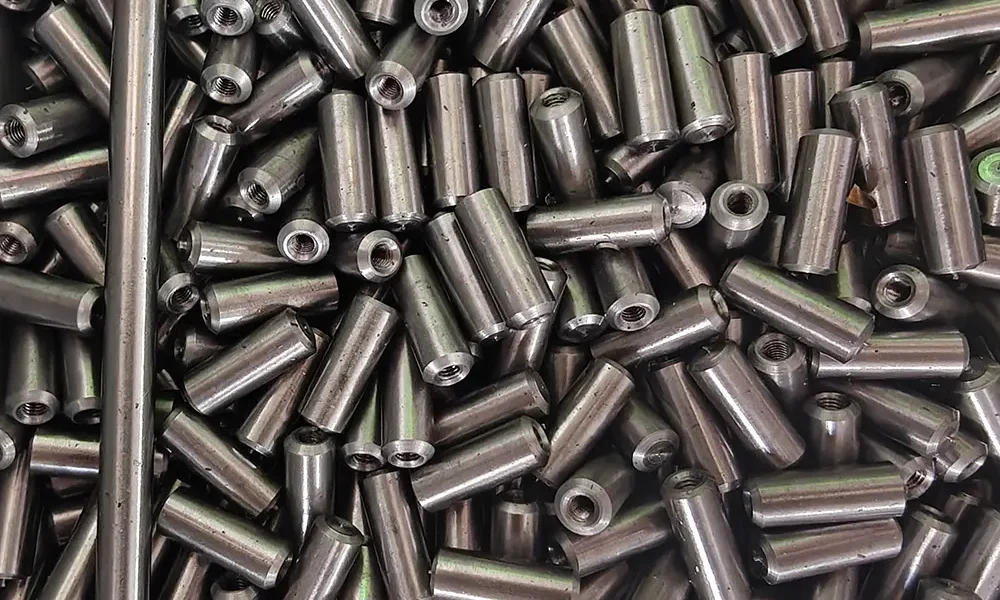

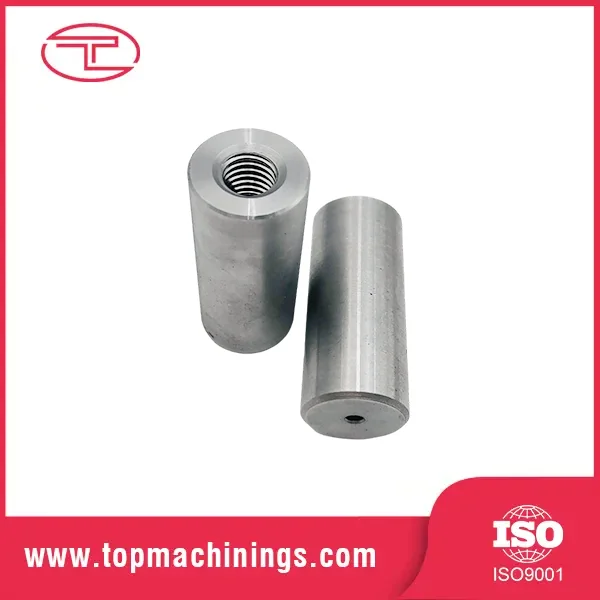

بوش رزوه‌ای دقیق CNC یک آستین استوانه‌ای است که رزوه‌هایی با ماشینکاری دقیق روی سطح داخلی یا خارجی آن وجود دارد. آن را به عنوان یک "درج رشته ای" در نظر بگیرید که به یک جزء یک رابط رزوه ای قوی و قابل تعویض بدون ماشینکاری رزوه ها مستقیماً در قسمت اصلی می دهد. هنگامی که یک سوراخ رزوه‌دار در یک محفظه آلومینیومی نرم می‌پیچد - یک حالت شکست کلاسیک - بوش بخشی است که باعث صرفه‌جویی در روز می‌شود.

دو خانواده اصلی وجود دارد: درج های رزوه ای و بوش های آستین. هر دو مورد یکسانی را از کارگاه ماشین آلات می خواهند: گردی، متمرکز بودن، و دقت رزوه اندازه گیری شده در میکرون.

مواد و پیکربندی نخ

فولاد ضد زنگ (SUS303/304/316): مقاومت در برابر خوردگی برای مصارف غذایی، دریایی و پزشکی.

فولاد آلیاژی (4140/1045): استحکام بالا با عملیات حرارتی برای کاربردهای بارهای سنگین.

برنج (C3604/HPb59-1): ماشین کاری عالی و روانکاری طبیعی برای یاتاقان های رزوه ای CNC دقیق.

آلومینیوم (6061-T6/7075): سبک وزن برای مجموعه های هوافضا و خودرو.

فرم‌های نخ: متریک (M3–M64)، UNC/UNF، رشته‌های لوله NPT، و فرم‌های سفارشی در هر نقشه.

کلاس ها: استاندارد 6H/6g، کلاس های دقت 5H/4h برای کاربردهای تداخل مناسب.

رزوه با رزوه تک نقطه ای یا فرز رزوه ای بر روی تراش های CNC بریده می شود و به دنبال آن اندازه گیری قطر گام انجام می شود. برای درج‌های فشرده، قطر بیرونی را روی 0.005± میلی‌متر نگه می‌داریم تا صندلی‌های بوش با تداخل صحیح قرار گیرند - به اندازه‌ای شل برای نصب، به اندازه‌ای محکم که هرگز نچرخند.

مشخصات محصول

کاربردهای معمولی بوش رزوه ای CNC دقیق

Tuoyuan Metal به عنوان یک تولید کننده و تامین کننده بوش رزوه ای دقیق CNC، بوش ها را به صورت عمده و با قیمت مستقیم کارخانه برای موارد زیر عرضه می کند:

درج های رزوه ای برای بدنه های آلومینیومی و پلاستیکی در خودرو و الکترونیک.

آستین یاتاقان ها و بوش های سایش در پمپ ها، گیربکس ها و نوار نقاله ها.

مکان یابی بوشینگ برای جگ ها، فیکسچرها و صفحات ابزار.

اجزای سیلندر هیدرولیک و پنوماتیک.

مجموعه های محوری مبلمان، لوازم خانگی و تجهیزات.

مجموعه های سبک وزن هوافضا و دفاعی.

مورد واقعی

مطالعه موردی: بوش های برنجی رزوه ای CNC سفارشی

صنعت: تجهیزات الکترونیک و برق

جنس: برنج C36000

فرآیند: تراش CNC سوئیس، ضربه زدن و فرز شش گوش

یک سازنده قطعات الکترونیکی آمریکایی به بوش های رزوه ای CNC دقیق سفارشی نیاز داشت تا به عنوان درج ضد چرخش در محفظه های پلاستیکی عمل کنند. برای اطمینان از مونتاژ پیچ بدون آسیب بدون آسیب رساندن به محفظه پلاستیکی، قطعات نیاز به پرداخت بدون سوراخ دارند. با استفاده از تراش‌های CNC سوئیسی چند محوره، بوش‌های برنجی را با رزوه‌های تمیز و سرهای شش گوش دقیق در یک راه‌اندازی ماشینکاری کردیم. یک فرآیند تمیز کردن کامل اولتراسونیک برای حذف تمام براده های فلزی اجرا شد و به دنبال آن بازرسی نوری 100٪ با نخ انجام شد.

فرآیند تولید

هر بوش با یک بررسی مهندسی شروع می شود: تیم ما نقشه یا نمونه 2 بعدی/3 بعدی شما را تجزیه و تحلیل می کند، درجه مواد را انتخاب می کند و مسیرهای ابزار بهینه را برنامه ریزی می کند. برای درج‌های رزوه‌ای، پارامتر بحرانی تناسب تداخل است - ما OD دقیق را برای تضمین حفظ بدون فشار بیش از حد قسمت میزبان محاسبه می‌کنیم.

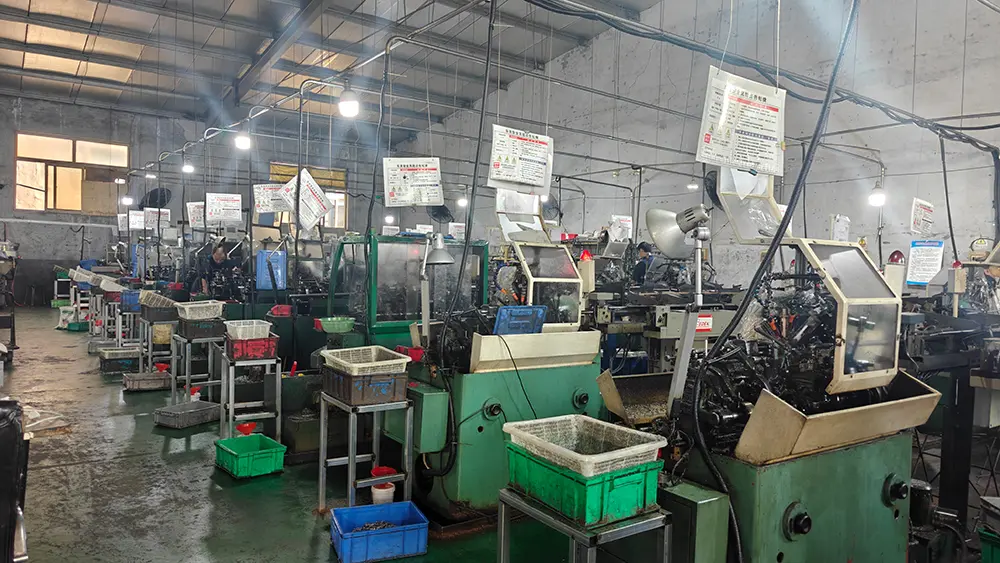

ماشین کاری بر روی ماشین های تراش اتوماتیک CNC با سرعت بالا با فیدرهای میله ای اجرا می شود. چرخش، روکش، شیار کردن، حفاری و رزوه کاری در یک چرخه بستن در صورت امکان تکمیل می شود - این رویکرد تک راه اندازی چیزی است که تمرکز را در محدوده میکرون حفظ می کند.

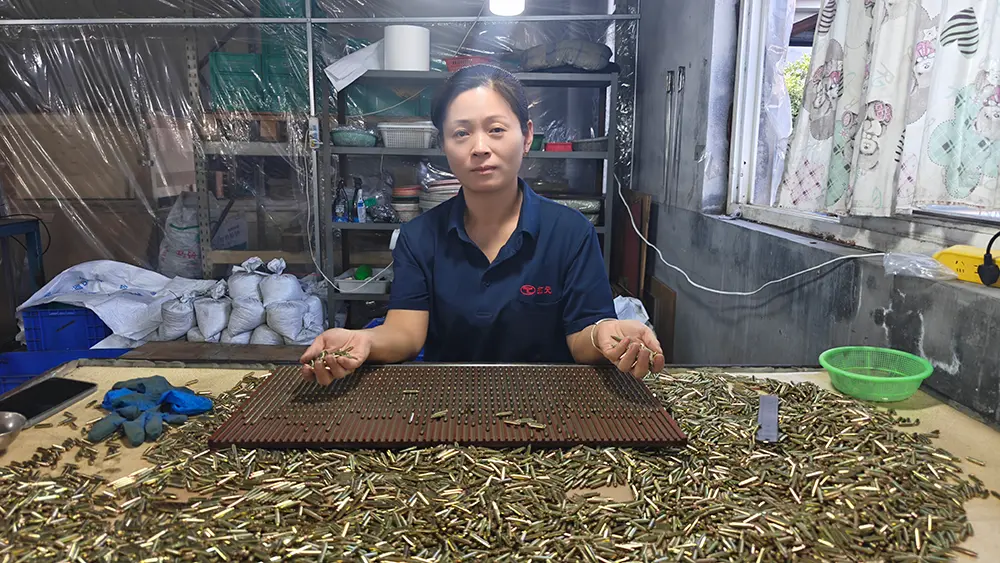

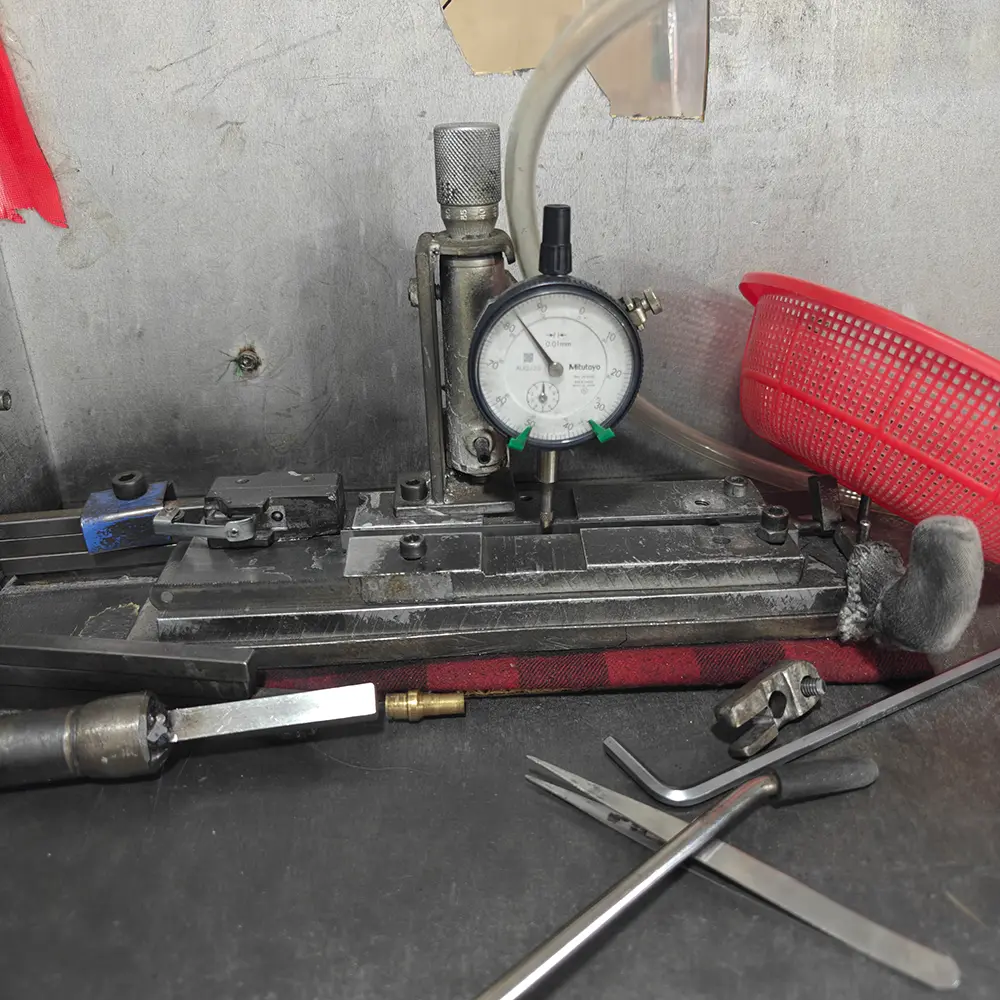

رزوه زنی با بازرسی 100٪ دنبال می شود: اندازه گیری پلاگین/حلقه نخ، مرتب سازی نوری و تأیید CMM در قطعات نمونه برداری شده. تصفیه سطح (روی، اکسید سیاه، نیکل) در خطوط داخلی ما قبل از بسته بندی نهایی اعمال می شود.

چرا فلز Tuoyuan را انتخاب کنید

یک دهه ماشینکاری دقیق Tuoyuan Metal بیش از 10 سال تجربه در قطعات دقیق تراشیده و قطعات ماشینکاری CNC دارد و به مشتریان در 20+ کشور با نرخ تکرار خرید 95٪ خدمات ارائه می دهد. وقتی بوش ها را به ما سفارش می دهید، با مغازه ای کار می کنید که قبلاً مشکل شما را حل کرده است - بارها.

بوش ها در کاغذهای ضد زنگ، کیسه های پلی و کارتن های صادراتی یا جعبه های چوبی در هر اندازه سفارش بسته بندی می شوند. تعداد قطعات کوچک توسط اکسپرس (DHL/FedEx/UPS) ارسال می شود. سفارشات عمده از طریق دریا از بندر چینگدائو (FCL/LCL) یا حمل و نقل هوایی ارسال می شود. مستندات: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا، گواهی آزمایش مواد. برای قیمت دقیق بوش رزوه ای CNC، سفارشات عمده یا قیمت، با تیم صادرات ما تماس بگیرید.

سوالات متداول

Q1: آیا می توانید بوش ها را از نقاشی یا نمونه من ماشین کنید؟

A1: بله. یک نقاشی 2 بعدی/3 بعدی (PDF، AI) یا یک نمونه فیزیکی برای ما ارسال کنید. ما طرح را بررسی می کنیم، مواد و تلورانس ها را تایید می کنیم و نمونه های پیش تولید را برای تایید شما قبل از تولید انبوه می سازیم.

Q2: چه تلورانسی را می توانید روی نخ ها نگه دارید؟

A2: کلاس‌های رزوه استاندارد 6H/6g در ISO 965. برای کاربردهای دقیق، می‌توانیم 5H/4h را با قطر گام تأیید شده توسط گیج‌های کالیبره شده نگه داریم. شرایط کلاس خود را به ما بگویید.

Q3: چگونه کیفیت را در سفارشات بزرگ تضمین می کنید؟

A3: بازرسی مقاله اول با گزارش کامل، سپس اندازه گیری در فرآیند و مرتب سازی 100٪ نوری در ابعاد نهایی. ما همچنین از بازرسی شخص ثالث قبل از حمل و نقل پشتیبانی می کنیم.

Q4: آیا می توانید این بوش های رزوه ای دقیق CNC را در اندازه های سفارشی و زمین های نخ غیر استاندارد تولید کنید؟

A4: بله، ما به طور کامل قطر خارجی، طول، ضخامت دیوار و مشخصات نخ را مطابق نقشه های مهندسی یا قطعات نمونه شما سفارشی می کنیم.

Q5: آیا می توانم قبل از سفارش تولید انبوه، نمونه درخواست کنم؟

A5: کاملاً. ما می‌توانیم نمونه اولیه/نمونه‌های پیش‌تولید را برای آزمایش عملکردی و اعتبارسنجی مونتاژ قبل از اقدام به تولید در مقیاس کامل ارائه کنیم.
