قطعات پیچیده دقیق ترشی چیست و چگونه عملکرد قطعه را بهبود می بخشند؟

قطعات پیچیده دقیق تراجزای مهندسی شده ای هستند که از طریق فرآیندهای تراشکاری پیشرفته برای دستیابی به دقت ابعادی، تکرارپذیری، کیفیت سطح و پیچیدگی هندسی ساخته می شوند. آنها به طور گسترده ای در اتوماسیون، ماشین آلات، سیستم های خودرو، الکترونیک، تجهیزات پزشکی، سیستم های هیدرولیک و سایر کاربردها استفاده می شوند که در آن اجزای استاندارد معمولی ممکن است تناسب یا عملکرد مورد نیاز را ارائه نکنند. این راهنما ساختار، فرآیند ساخت، گزینه‌های مواد، تحمل‌ها، پرداخت‌های سطحی، الزامات بازرسی، ملاحظات طراحی و شیوه‌های منبع‌یابی را توضیح می‌دهد، به مهندسان و تیم‌های خرید کمک می‌کند تا خطرات تولید را کاهش دهند و راه‌حل تولیدی مناسب را انتخاب کنند.

فهرست مطالب

1. قطعات پیچیده دقیق ترشی چیست؟
2. چه چیزی یک قطعه تبدیل شده را پیچیده می کند؟
3. قطعات پیچیده دقیق ترن شده چگونه تولید می شوند؟
4. از کدام مواد می توان استفاده کرد؟
5. دقت و تلورانس ها چگونه کنترل می شوند؟
6. چرا پایان سطح اهمیت دارد؟
7. قطعات چرخانده دقیق چگونه بازرسی می شوند؟
8. مهندسان چگونه باید این اجزا را طراحی کنند؟
9. قطعات پیچیده دقیق تراش خورده کجا استفاده می شود؟
10. خریداران در یک شریک تولیدی باید به دنبال چه چیزی باشند؟
11. سوالات متداول
12. نتیجه گیری

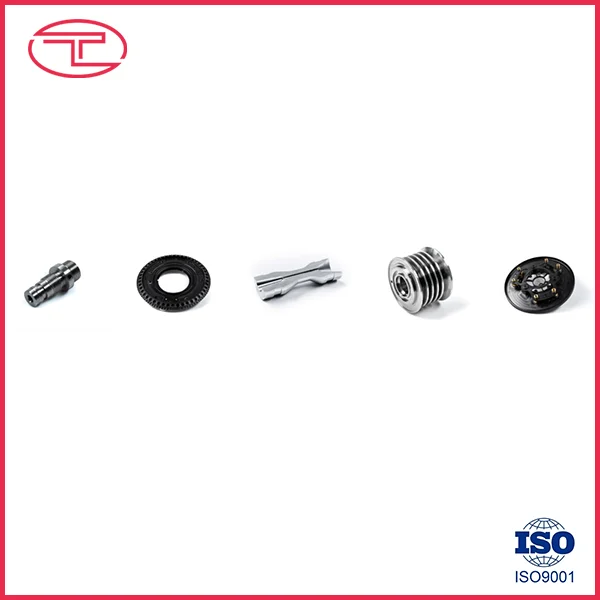

قطعات پیچیده دقیق ترشی چیست؟

قطعات پیچیده دقیق ترن، اجزای ماشینکاری سفارشی هستند که عمدتاً با چرخاندن قطعه کار در حالی که ابزارهای برش مواد را حذف می‌کنند تا ویژگی‌های دقیق استوانه‌ای، مخروطی، رزوه‌ای، شیاردار یا کانتوری ایجاد کنند، تولید می‌شوند. بر خلاف شفت ها یا بوشینگ های ساده، اجزای پیچیده پیچیده ممکن است چندین عملیات ماشینکاری و هندسه های پیچیده را در یک جزء ترکیب کنند.

ویژگی‌های معمولی عبارتند از قطرهای متعدد، سوراخ‌های داخلی، رزوه‌های ظریف، شیارها، شانه‌ها، مخروطی‌ها، سوراخ‌های متقاطع، شکاف‌ها، پخ‌ها، شعاع‌ها، و سطوح مخصوص پروفیل. مراکز تراشکاری پیشرفته CNC می توانند تراشکاری را با حفاری، ضربه زدن، فرزکاری و سایر عملیات ادغام کنند و امکان تولید چندین ویژگی با تنظیمات کمتر را فراهم کنند.

برای خریداران، ارزش یک جزء پیچیده با دقت پیچیده صرفاً تحمل ابعاد کوچک نیست. هدف واقعی عملکرد ثابت زمانی است که قطعه در یک سیستم مکانیکی بزرگتر مونتاژ شود. دقت ابعادی، متمرکز بودن، وضعیت سطح، خواص مواد و تکرارپذیری همه باید با هم کار کنند.

در تولید عملی، تلورانس های قابل دستیابی به مواد، هندسه، وضعیت ماشین، ابزار، محل کار، پایداری فرآیند و روش بازرسی بستگی دارد. منابع ماشینکاری منتشر شده معمولا چرخش کلی CNC را در حدود ± 0.05 میلی متر نشان می دهد، در حالی که تحمل های سخت تر در حدود 0.01 ± میلی متر یا کمتر ممکن است در ویژگی های انتخاب شده زمانی که فرآیند به طور مناسب مهندسی شده باشد، امکان پذیر باشد. :contentReference[oaicite:0]{index=0}

چه چیزی یک قطعه تبدیل شده را پیچیده می کند؟

یک جزء زمانی از نظر فنی پیچیده می شود که هندسه یا الزامات عملکردی آن به کنترل فرآیند بیشتری نسبت به تراشکاری معمولی نیاز داشته باشد. پیچیدگی می تواند ناشی از تعداد ویژگی ها، رابطه آنها با یکدیگر یا دشواری حفظ دقت در طول تولید باشد.

بنابراین پیچیدگی باید از منظر عملکردی ارزیابی شود. ساخت قطعه‌ای با ویژگی‌های قابل مشاهده زیاد لزوماً دشوار نیست، در حالی که یک قطعه نسبتاً کوچک اگر حاوی سوراخ‌های بحرانی، نیاز به خروجی محکم یا مواد دشوار باشد، می‌تواند بسیار خواستار شود.

قطعات پیچیده دقیق ترن شده چگونه تولید می شوند؟

یک فرآیند تولید قابل اعتماد قبل از شروع برش دستگاه شروع می شود. بررسی مهندسی، تأیید مواد، برنامه ریزی فرآیند، انتخاب ابزار، ماشینکاری، بازرسی و تکمیل همه به نتیجه نهایی کمک می کند.

بررسی مهندسی و نقشه کشی

تیم سازنده ابتدا نقشه فنی، مدل سه بعدی، مشخصات مواد، الزامات تحمل، رزوه ها، پوشش سطح، عملیات حرارتی و سایر دستورالعمل های خاص را مطالعه می کند.

این مرحله می تواند مشکلات احتمالی تولید را قبل از شروع تولید شناسایی کند. به عنوان مثال، تلرانس‌های سخت غیر ضروری روی سطوح غیر کاربردی ممکن است نیازهای ماشینکاری و بازرسی را بدون بهبود عملکرد واقعی قطعه اضافه کند.

آماده سازی مواد

استوک میله یا مواد اولیه دیگر مطابق با مشخصات تایید شده انتخاب می شود. برای برنامه هایی که قابلیت ردیابی مهم است، ممکن است گواهی مواد مورد نیاز باشد.

تراش CNC

قطعه کار به طور ایمن نگه داشته می شود در حالی که ابزارهای کنترل شده با CNC عملیاتی مانند رو به رو کردن، چرخش خشن، پایان تراش، سوراخ کردن، رزوه کشی، شیار زدن و پخ زدن را انجام می دهند. هنگامی که قطعه به ویژگی های فرزکاری یا حفاری اضافی نیاز دارد، ممکن است از ابزار زنده یا تجهیزات چرخشی آسیاب استفاده شود.

عملیات ثانویه

برخی از قطعات پس از چرخش نیاز به عملیات اضافی دارند. بسته به نقشه، اینها ممکن است شامل سنگ زنی، پرداخت، عملیات حرارتی، جداسازی، آبکاری، آنودایز کردن، غیرفعال کردن یا سایر عملیات سطحی باشد.

بازرسی و تایید نهایی

ابعاد بحرانی در برابر نقشه بررسی می شود. بسته به نیاز پروژه، سازندگان ممکن است از میکرومترها، گیج ها، تجهیزات اندازه گیری نوری، سیستم های CMM یا سایر ابزارهای بازرسی دقیق استفاده کنند.

توالی ساخت مهم است زیرا هر تنظیم اضافی می تواند فرصتی برای تغییر تراز ایجاد کند. تجهیزات مدرن چرخش آسیاب می توانند تعداد تنظیمات را برای برخی از اجزای پیچیده کاهش دهند و بنابراین خطاهای احتمالی تغییر موقعیت را کاهش دهند. :contentReference[oaicite:1]{index=1}

از کدام مواد می توان استفاده کرد؟

انتخاب مواد به طور مستقیم بر رفتار برش، سایش ابزار، تولید گرما، پایداری ابعادی، مقاومت در برابر خوردگی، وزن، استحکام و عملکرد نهایی تأثیر می گذارد.

• فولاد ضد زنگ:مناسب برای کاربردهایی که نیاز به مقاومت در برابر خوردگی و دوام مکانیکی دارند.
• فولاد کربنی:مشترک برای اجزای مکانیکی عمومی، شفت ها، پین ها و سخت افزارهای صنعتی.
• فولاد آلیاژی:در مواردی که استحکام بالاتر، مقاومت در برابر سایش یا قابلیت عملیات حرارتی مورد نیاز است مفید است.
• آلومینیوم:سبک و قابل ماشین کاری است که آن را برای مجموعه های حساس به وزن مناسب می کند.
• برنج:اغلب برای اتصالات، کانکتورها، اجزای الکتریکی و کاربردهایی که نیاز به ماشین کاری خوب دارند انتخاب می شوند.
• مس:هنگامی که هدایت الکتریکی یا حرارتی مهم است استفاده می شود.
• پلاستیک مهندسی:موادی مانند POM، PEEK، PTFE و نایلون را می توان برای کاربردهای تخصصی سبک وزن، اصطکاک کم یا مقاوم در برابر مواد شیمیایی تبدیل کرد.

مواد هرگز نباید تنها با توجه به راحتی ماشین کاری انتخاب شوند. مهندسان باید دمای کار، بار، قرار گرفتن در معرض خوردگی، سایش، سازگاری شیمیایی، الزامات الکتریکی و ویژگی های اجزای جفت را در نظر بگیرند.

دقت و تلورانس ها چگونه کنترل می شوند؟

دقت از طریق تعامل توانایی ماشین، ابزار، برنامه نویسی، نگهداری کار، پایداری مواد، شرایط محیطی و بازرسی کنترل می شود.

ویژگی های معمولاً کنترل شده عبارتند از:

• قطر بیرونی و قطر داخلی
• طول قطعه
• گرد بودن
• استوانه ای
• تمرکز یا فرسودگی
• ابعاد نخ
• محل سوراخ
• روابط هندسی بین سطوح عملکردی

به عنوان مثال، یک شفت ممکن است به یک قطر کنترل‌شده برای صندلی یاتاقان نیاز داشته باشد در حالی که سطح خارجی غیرعملکردی آن می‌تواند از تحمل محدودتری استفاده کند. این رویکرد به منابع تولید اجازه می دهد تا بر ابعادی تمرکز کنند که در واقع بر مونتاژ و عملکرد تأثیر می گذارد.

منابع ماشینکاری صنعت تاکید می کنند که قابلیت تحمل به جای اینکه یک عدد جهانی واحد باشد به هندسه و شرایط فرآیند بستگی دارد. :contentReference[oaicite:2]{index=2}

چرا پایان سطح اهمیت دارد؟

پرداخت سطح بیش از یک نیاز ظاهری است. این می تواند بر اصطکاک، سایش، آب بندی، تماس بلبرینگ، رفتار لغزشی، حفاظت در برابر خوردگی و عملکرد مونتاژ تأثیر بگذارد.

الزامات معمول پرداخت سطح برای اجزای تراش خورده شامل تقریباً 3.2 میکرومتر Ra برای بسیاری از سطوح ماشینکاری شده عمومی، Ra 1.6 میکرومتر برای سطوح عملکردی صاف تر و Ra 0.8 میکرومتر یا کمتر برای کاربردهای دقیق انتخاب شده است. پرداخت های سخت تر ممکن است نیاز به سنگ زنی یا پرداخت داشته باشند تا اینکه به تنهایی چرخانده شوند. :contentReference[oaicite:3]{index=3}

به همین دلیل، مهندسان باید تشخیص دهند که کدام سطوح واقعاً کاربردی هستند. ژورنال یاتاقان، سطح آب بندی یا رابط کشویی ممکن است نیاز به پرداخت متفاوتی نسبت به سطح خالی خارجی داشته باشد.

• سطوح کاربردی:پرداخت مورد نیاز را با توجه به شرایط عملیاتی مشخص کنید.
• سطوح آب بندی:هم زبری و هم عیوب سطح را در نظر بگیرید.
• سطوح کشویی:اصطکاک و سایش را در نظر بگیرید.
• سطوح آرایشی:انتظارات ظاهری را جدا از الزامات عملکردی تعریف کنید.

قطعات چرخانده دقیق چگونه بازرسی می شوند؟

بازرسی باید مستقیماً به نقشه مهندسی متصل شود. اندازه گیری هر مشخصه ممکن با یک روش همیشه ضروری نیست. طرح بازرسی باید بر ابعاد حیاتی و الزامات عملکردی متمرکز باشد.

یک فرآیند جامع کنترل کیفیت ممکن است شامل موارد زیر باشد:

1. تأیید مواد ورودیبرای تایید مواد مشخص شده
2. بازرسی قطعه اولبرای بررسی فرآیند تولید قبل از تولید در مقیاس کامل.
3. اندازه گیری در فرآیندبرای شناسایی انحراف ابعادی در طول تولید.
4. بازرسی ابعاد نهاییدر برابر الزامات نقشه کشی
5. تأیید پایان سطحبرای مناطق کاربردی تعیین شده
6. بازرسی نخبا استفاده از گیج ها یا تجهیزات اندازه گیری مناسب.
7. مستنداتمانند گزارش های بعدی در صورت نیاز مشتری.

برای قطعات بسیار سخت، یک دستگاه اندازه گیری مختصات یا سیستم اندازه گیری نوری می تواند تأیید ابعاد جامع تری را ارائه دهد. گزارش‌های بازرسی و مستندات مقاله اول نیز می‌توانند به تیم‌های مهندسی و خرید کمک کنند تا ثبات تولید را ایجاد کنند.

مهندسان چگونه باید این اجزا را طراحی کنند؟

طراحی خوب یکی از موثرترین راه ها برای بهبود قابلیت تولید بدون به خطر انداختن عملکرد است.

• ابعاد بحرانی و سطوح کاربردی را به وضوح شناسایی کنید.
• از اعمال تلرانس های بسیار محکم برای هر بعد خودداری کنید.
• هر زمان که عملی شد از مشخصات استاندارد نخ استفاده کنید.
• شعاع ها و پخ های مناسب را در جایی که دسترسی به ابزار نیاز دارد، فراهم کنید.
• ضخامت دیوار و احتمال تغییر شکل را در نظر بگیرید.
• زبری سطح را فقط در جایی که هدف کاربردی دارد مشخص کنید.
• درجه مواد را به وضوح تعریف کنید.
• الزامات عملیات حرارتی و عملیات سطحی را شناسایی کنید.
• نقشه های دو بعدی کامل و مدل های سه بعدی دقیق را در صورت وجود ارائه دهید.

یک اصل عملی طراحی حول تابع به جای حداکثر دقت نظری است. مراجع تولید به طور مداوم خاطرنشان می کنند که تلرانس های سخت غیر ضروری می تواند زمان ماشینکاری، الزامات بازرسی و پیچیدگی تولید را افزایش دهد. :contentReference[oaicite:4]{index=4}

قطعات پیچیده دقیق تراش خورده کجا استفاده می شود؟

از آنجایی که تراشکاری مخصوصاً برای هندسه های چرخشی و استوانه ای مناسب است، اجزای چرخشی دقیق در بسیاری از سیستم های صنعتی ظاهر می شوند.

خریداران در یک شریک تولیدی باید به دنبال چه چیزی باشند؟

انتخاب یک تامین کننده برای قطعات دقیق پیچیده به چیزی بیش از مقایسه قیمت واحد نیاز دارد. سازنده باید نشان دهد که می تواند الزامات فنی را درک کند و به طور مکرر قطعاتی را تولید کند که این الزامات را برآورده کند.

نکات مهم ارزیابی عبارتند از:

1. قابلیت ماشینکاری:تأیید کنید که تجهیزات با هندسه اجزا مطابقت دارند.
2. تجربه مادی:بپرسید که آیا تامین کننده به طور مرتب مواد مشخص شده را پردازش می کند یا خیر.
3. کنترل کیفیت:تجهیزات، رویه ها و اسناد بازرسی را بررسی کنید.
4. پشتیبانی مهندسی:تعیین کنید که آیا تامین کننده می تواند نگرانی های مربوط به تولید را قبل از تولید شناسایی کند یا خیر.
5. ثبات تولید:بپرسید که چگونه تغییرات ابعادی در طول دوره های تولید بزرگتر نظارت می شود.
6. قابلیت اتمام:تأیید کنید که آیا درمان های ثانویه مورد نیاز می توانند به طور قابل اعتماد هماهنگ شوند یا خیر.
7. ارتباط:اطمینان حاصل کنید که سوالات فنی را می توان به سرعت و با دقت حل کرد.
8. قابلیت ردیابی:برای کاربردهای سخت، الزامات مربوط به سوابق مواد و تولید را تعیین کنید.

Qingdao Tuoyuan Metal Products Co., Ltd. می تواند از مشتریانی که به قطعات فلزی سفارشی شده نیاز دارند، پشتیبانی کند، جایی که کنترل ابعاد، نقشه های دقیق، انتخاب مواد و تولید قابل تکرار مهم هستند. برای تیم های تدارکات، ارائه نقشه فنی کامل و شناسایی واضح نیازمندی های حیاتی، نقطه شروع موثری برای ارزیابی فنی و قیمت گذاری است.

سوالات متداول

تفاوت بین یک قطعه چرخشی استاندارد و یک قطعه چرخشی دقیق پیچیده چیست؟

یک قطعه چرخشی استاندارد عموماً دارای هندسه استوانه ای نسبتاً ساده و الزامات ابعادی معمولی است. یک قطعه پیچیده با دقت پیچیده ممکن است قطرهای متعدد، ویژگی‌های داخلی، رزوه‌ها، شیارها، سوراخ‌های متقاطع، تلورانس‌های محکم، خروجی کنترل‌شده و پرداخت‌های سطحی خاص را در یک جزء ترکیب کند.

قطعات پیچیده با دقت پیچیده چقدر می توانند دقیق باشند؟

دقت به مواد، هندسه، پیکربندی ماشین، ابزار، کار، پایداری فرآیند و روش‌های بازرسی بستگی دارد. تراشکاری عمومی CNC معمولاً در حدود 0.05 ± میلی‌متر کار می‌کند، در حالی که وقتی طراحی و فرآیند اجازه می‌دهد، ویژگی‌های دقیق انتخابی می‌توانند به حدود 0.01 ± میلی‌متر یا محکم‌تر برسند. این ارقام باید به‌عنوان مرجع قابلیت‌های خاص پروژه به‌جای تضمین‌های جهانی در نظر گرفته شوند. :contentReference[oaicite:5]{index=5}

کدام مواد معمولاً برای قطعات تراشکاری دقیق استفاده می شود؟

انتخاب های رایج عبارتند از فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی، آلومینیوم، برنج، مس، و پلاستیک های مهندسی. مواد مناسب به استحکام، مقاومت در برابر خوردگی، دما، سایش، وزن، خواص الکتریکی و محیط عملیاتی بستگی دارد.

آیا قطعات پیچیده پیچیده نیاز به پردازش ثانویه دارند؟

نه همیشه. برخی از اجزا را می توان مستقیماً از طریق تراشکاری CNC تکمیل کرد، در حالی که برخی دیگر ممکن است برای برآوردن نیازهای عملکردی خاص نیاز به سنگ زنی، پرداخت، عملیات حرارتی، آبکاری، آنودایز کردن، غیرفعال کردن یا سایر فرآیندهای تکمیلی داشته باشند.

چرا پرداخت سطح برای اجزای تراش خورده مهم است؟

پرداخت سطح می تواند بر اصطکاک، سایش، آب بندی، تماس بلبرینگ، رفتار لغزشی و ظاهر تأثیر بگذارد. بنابراین سطوح کاربردی باید الزامات مناسب با شرایط عملیاتی واقعی خود را دریافت کنند نه اینکه به طور خودکار مشخصات پایانی یکسان را برای کل جزء اعمال کنند.

چه اطلاعاتی باید در هنگام درخواست قیمت درج شود؟

یک RFQ مفید باید شامل نقشه دو بعدی، مدل سه بعدی در صورت موجود بودن، درجه مواد، کمیت، تحمل ها، الزامات تکمیل سطح، رزوه ها، عملیات حرارتی، عملیات سطح، الزامات بازرسی، انتظارات بسته بندی، و الزامات تحویل باشد. اطلاعات فنی کامل به سازنده اجازه می دهد تا پروژه را با دقت بیشتری ارزیابی کند.

آیا یک جزء می تواند تراشکاری و فرز را ترکیب کند؟

بله. تجهیزات چرخش آسیاب و مراکز تراشکاری با ابزار زنده می توانند تراشکاری را با عملیات هایی مانند سوراخ کاری، ضربه زدن، شکاف گیری و فرز ترکیب کنند. این می تواند تعداد تنظیمات را برای طراحی اجزای مناسب کاهش دهد و به حفظ روابط موقعیتی بین ویژگی ها کمک کند. :contentReference[oaicite:6]{index=6}

نتیجه گیری

قطعات پیچیده دقیق ترن، اجزای مهندسی شده ای هستند که در آنها هندسه، دقت ابعادی، خواص مواد، وضعیت سطح و تکرارپذیری تولید، همگی به عملکرد نهایی کمک می کنند. موثرترین رویکرد تولید با یک نقشه فنی واضح، انتخاب مواد مناسب، تحمل واقعی، عملیات ماشینکاری با برنامه ریزی دقیق و روش های بازرسی که عملکرد واقعی قطعه را منعکس می کند، شروع می شود.

برای مهندسان و تیم های خرید، نکته کلیدی صرفاً درخواست کمترین میزان تحمل ممکن نیست. در عوض، هر نیاز باید به مونتاژ، حرکت، آب بندی، بارگذاری، سایش یا عملکرد قابل اندازه گیری دیگری مرتبط باشد. این رویکرد می‌تواند به کنترل پیچیدگی ساخت و در عین حال حفظ عملکرد مورد انتظار از قطعه نهایی کمک کند.

اگر در حال توسعه شفت‌ها، بوش‌ها، اتصالات، اتصالات، قطعات مکانیکی دقیق یا سایر محصولات پیچیده‌ای هستید،Qingdao Tuoyuan Metal Products Co., Ltd.می تواند نیازهای فنی و نیازهای تولید شما را ارزیابی کند.نقشه ها، مشخصات، مواد و مقادیر خود را به اشتراک بگذارید وبا ما تماس بگیریدبرای بحث در مورد راه حل تولید مناسب برای پروژه خود.
