اتصالات هیدرولیک ماشینکاری شده CNC

اتصالات هیدرولیک ماشینکاری شده CNC یک اتصال هیدرولیکی است که شیلنگ ها، لوله ها، پمپ ها، سوپاپ ها و سیلندرها را در یک سیستم هیدرولیک به هم متصل می کند. ساده به نظر می رسد - یک بدنه فلزی با نخ ها و یک صفحه آب بندی - اما تحت شرایط وحشیانه عمل می کند: فشار از 50 تا 400+ بار، نوسانات دما، ارتعاش، و سیال هیدرولیک که هر مسیر نشتی مانند آب را پیدا می کند، شکاف پیدا می کند.

وظیفه اتصالات آب بندی است. خواه فلر JIC 37 درجه باشد، یا ORFS (O-ring face seal)، رزوه موازی BSPP، یا رزوه مخروطی NPT، هندسه آب بندی با دقت میکرون ماشین کاری شده است. یک سطح مهر و موم خارج از گرد 0.02 میلی متر اتصالاتی است که گریه می کند. نخی که ریشه آن پاره شده، اتصالی است که تحت فشار باد می کند. به همین دلیل است که کیفیت ماشینکاری در اینجا "خوب" نیست - این یک مسئله ایمنی است.

ویژگی‌ها و مزایای کلیدی اتصالات هیدرولیک ماشینکاری شده CNC

سطوح آب بندی ماشینی، نه "به اندازه کافی خوب" مخروط شعله ور 37 درجه، شیار O-ring، و وجوه صندلی با تلورانس های کنترل شده (زاویه نشیمنگاه ± 0.5 درجه، پوشش سطح حداکثر 0.8μm Ra) ماشین کاری شده است. سطح آب بندی مناسب چیزی است که 350 بار را در داخل لوله و خارج از اتاق تجهیزات شما نگه می دارد.

نخ های تمیز و تیز تارها با فرم نیمرخ کامل - بدون ریشه‌های پاره‌شده، بدون تاج‌های غلت‌خورده، برش داده می‌شوند یا به اندازه 6 گرم/6 ساعت نورد می‌شوند. رزوه های مخروطی (NPT/BSPT) با گیج های حلقه L1/L2 تأیید می شوند تا اتصال محکم و بدون نشتی را تضمین کنند.

اعتماد به نفس تست شده با فشار ما اتصالات تست فشار را تا فشار کاری 1.5× بر روی دسته‌های نمونه‌برداری شده فشار می‌دهیم و هر اتصالات از نظر بصری و ابعادی بررسی می‌شود. برای کاربردهای حیاتی، تست فشار 100% در دسترس است.

مواد مناسب برای سیال فولاد کربنی با روکش روی برای سیستم های استاندارد روغن معدنی؛ ضد زنگ 316 برای مواد غذایی، دریایی و مایعات تهاجمی؛ برنج برای سرویس پنوماتیک و آب فشار کم. مواد مناسب از خوردگی گالوانیکی و شکست زودرس جلوگیری می کند.

تمیزی که می توانید مشخص کنید اتصالات به روش اولتراسونیک تمیز می شوند و مطابق با مشخصات تمیزی شما بسته بندی می شوند - از جمله کلاس های تمیزی ISO 4406 برای سیستم های سروو و تناسبی حساس.

مشخصات محصول

برنامه های کاربردی معمولی

Tuoyuan Metal به عنوان تولید کننده و تامین کننده اتصالات هیدرولیک ماشینکاری شده CNC، اتصالات را به صورت عمده با قیمت مستقیم کارخانه برای موارد زیر عرضه می کند:

هیدرولیک متحرک - بیل مکانیکی، لودر، ماشین آلات کشاورزی

سیستم های هیدرولیک صنعتی - پرس، ماشین های قالب گیری تزریقی، ماشین ابزار

مدارهای هیدرولیک تجهیزات ساختمانی

سیستم های هیدرولیک دریایی و دریایی (316 ضد زنگ)

خطوط فرآوری مواد غذایی و مایعات دارویی

میزهای تست، سیستم های روغن کاری و مدارهای پنوماتیکی

فرآیند تولید

اتصالات هیدرولیک از استوک میله‌ای روی ماشین‌های تراش CNC - اغلب در یک چرخه گیره، ماشین‌کاری می‌شوند. بدنه های شش گوش چرخانده می شوند، سوراخ می شوند، رزوه می شوند و هندسه آب بندی (مخروط شعله ور، شیار O-ring یا مخروطی) با ابزار اختصاصی بریده می شود. رویکرد تک راه اندازی چیزی است که سطح آب بندی را با رزوه متحدالمرکز نگه می دارد.

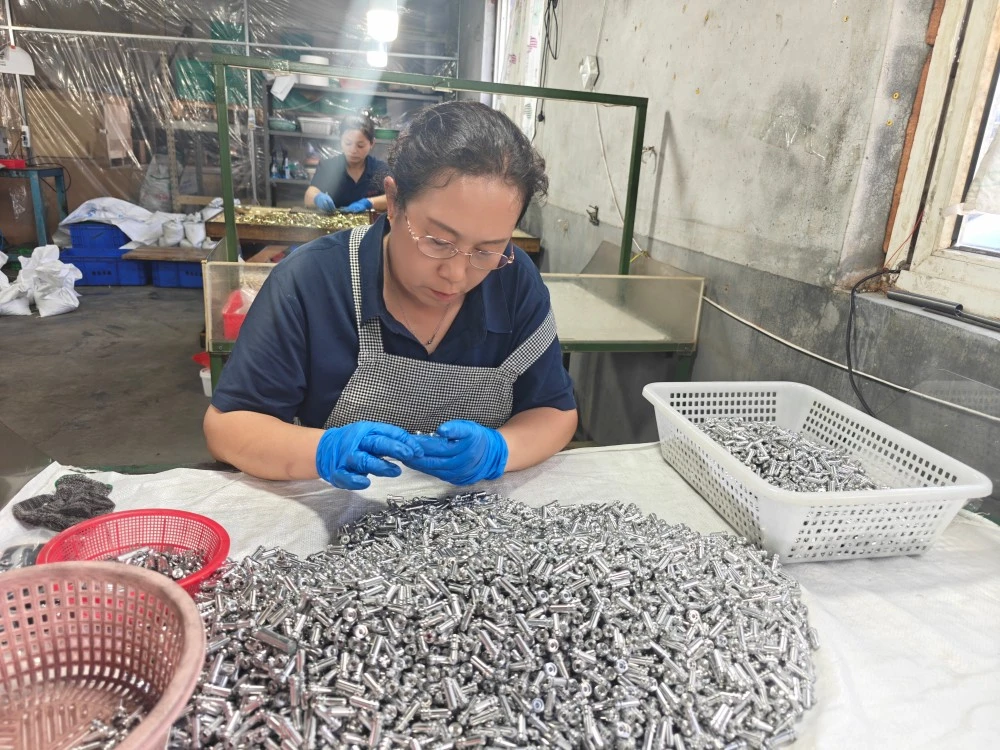

پس از ماشینکاری، اتصالات را جدا می کنند - که در سطوح آب بندی بسیار مهم است - سپس سطح را درمان می کنند (روی، روی نیکل، یا غیرفعال کردن). اتصالات به صورت اولتراسونیک برای حذف تراشه ها و باقیمانده ها تمیز می شوند، سپس بررسی می شوند: رزوه سنج، بررسی زاویه صندلی، اندازه گیری ابعاد، و آزمایش فشار نمونه برداری شده.

چرا فلز Tuoyuan را انتخاب کنید

دقت ماشینکاری در جایی که اهمیت دارد ماشین تراش CNC ما دقت موقعیت یابی تکراری 0.003 ≤ ± را دارد و ما به طور معمول روی اتصالات تا 0.01 ± میلی متر ماشین کاری می کنیم - نوار تحملی که سطوح آب بندی را درست نگه می دارد و رزوه ها را از نظر گیج تمیز نگه می دارد.

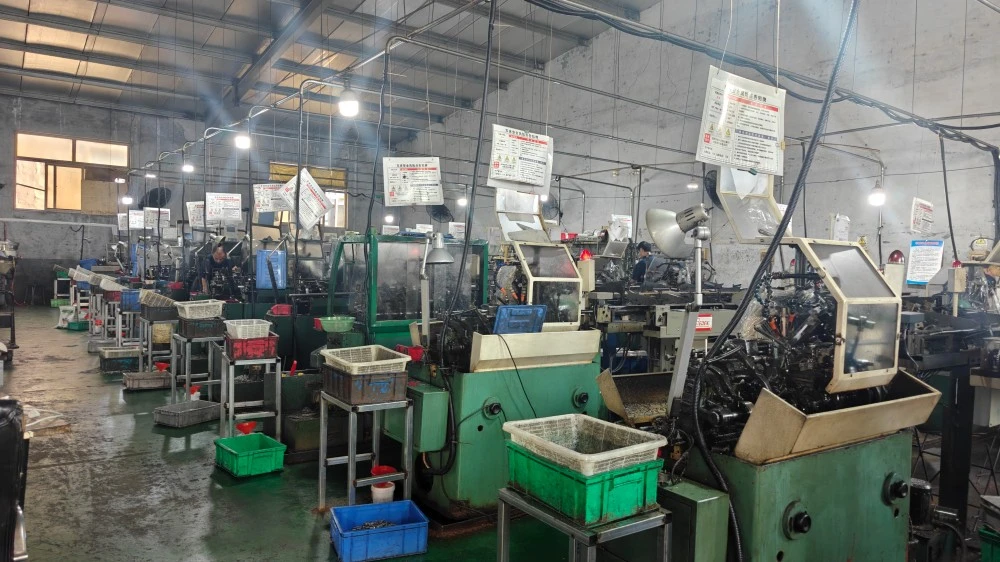

دهه تخصص فلزکاری بیش از 10 سال در قطعات تراشکاری دقیق، با کارخانه 5000 متر مربع، 20 دستگاه تراش CNC و ظرفیت 100 میلیون قطعه سالانه. ما همه استانداردهای مناسب را در این کاتالوگ ماشینکاری کرده ایم - چندین برابر.

پاسخگویی با کیفیت 48 ساعته اگر مشکلی پیدا شد، ظرف 48 ساعت پاسخ می‌دهیم و طبق توافق، مسئولیت کامل جبران خسارت را بر عهده می‌گیریم. این تعهد که به طور مداوم رعایت می شود، به همین دلیل است که 95٪ از مشتریان ما دوباره سفارش می دهند.

اسناد آماده صادرات گواهی های مواد، گزارش های بازرسی و سوابق تست فشار با هر سفارش ارسال می شود. هماهنگی بازرسی شخص ثالث موجود است.

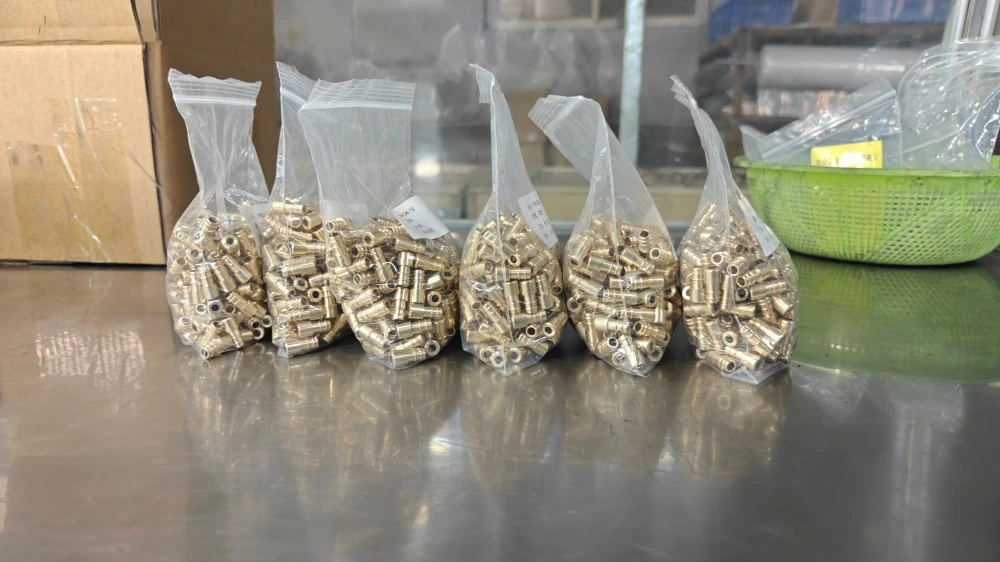

بسته بندی و حمل و نقل

اتصالات تمیز می شوند، در برابر خوردگی محافظت می شوند و در کیسه های پلی، کارتن یا جعبه های چوبی صادراتی بسته بندی می شوند. حمل و نقل سریع، هوایی و دریایی از بندر چینگدائو در دسترس است. مستندات: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا، گواهی آزمایش مواد. برای قیمت اتصالات هیدرولیک ماشینکاری CNC، سفارشات عمده یا قیمت، با تیم صادرات ما تماس بگیرید.

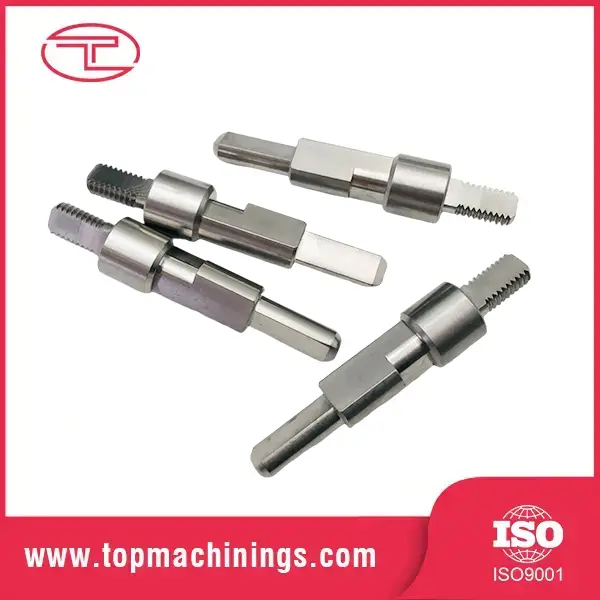

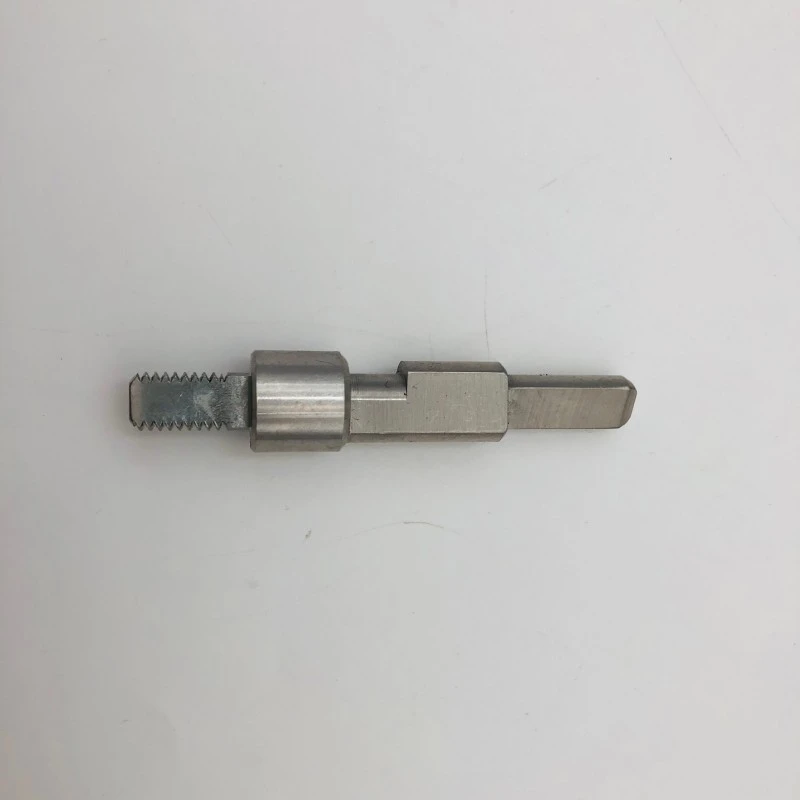

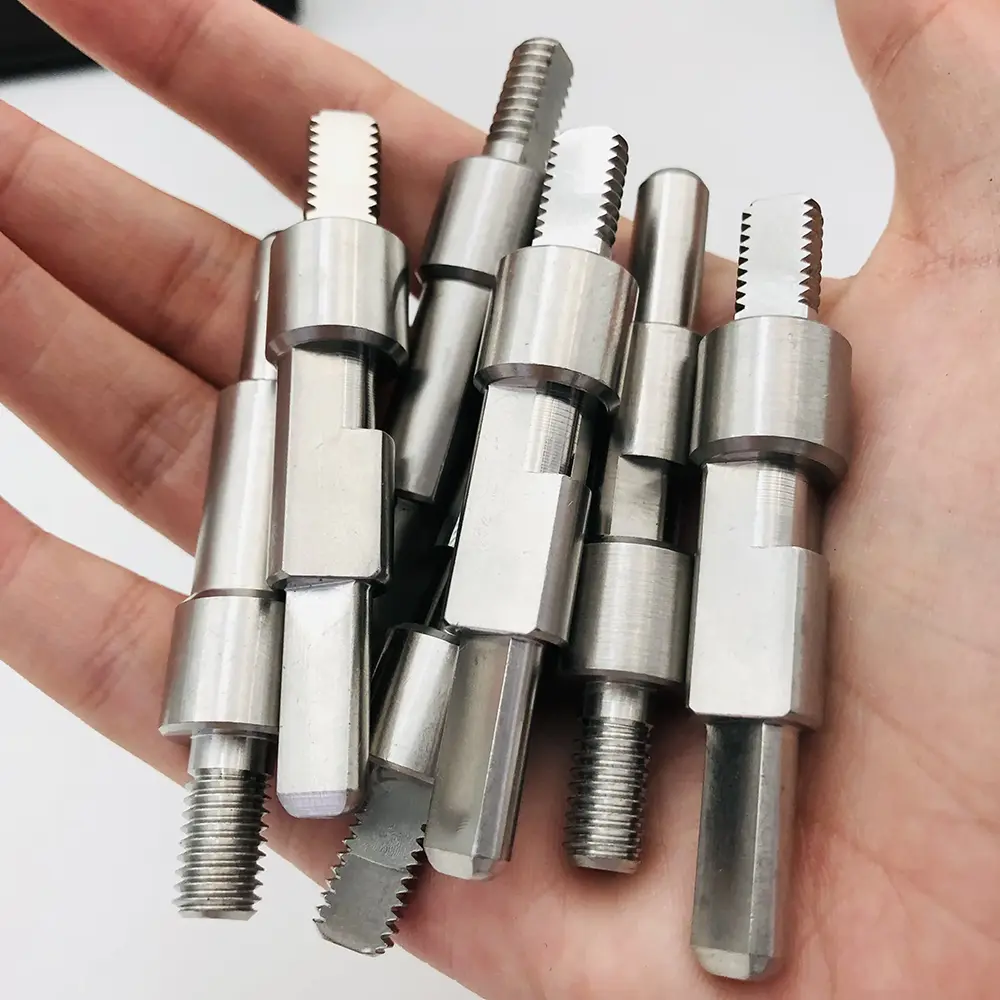

شفت های رزوه ای با دقت بالا برای تجهیزات صنعتی

مشتری: تولید کننده تجهیزات هیدرولیک اروپایی

صنعت: برق سیال و اتوماسیون صنعتی

جنس: فولاد ضد زنگ / فولاد کربنی

فرآیند: تراشکاری دقیق CNC، فرز، رزوه کاری و عملیات حرارتی

مشتری برای جلوگیری از نشتی و سایش مکانیکی در مجموعه های هیدرولیک فشار بالا به شفت های رزوه ای چند مرحله ای سفارشی با تلرانس های محکم و سطح صاف نیاز داشت. اجزای استاندارد بازار نتوانستند نیازهای گشتاور و تراز خاص خود را برآورده کنند.

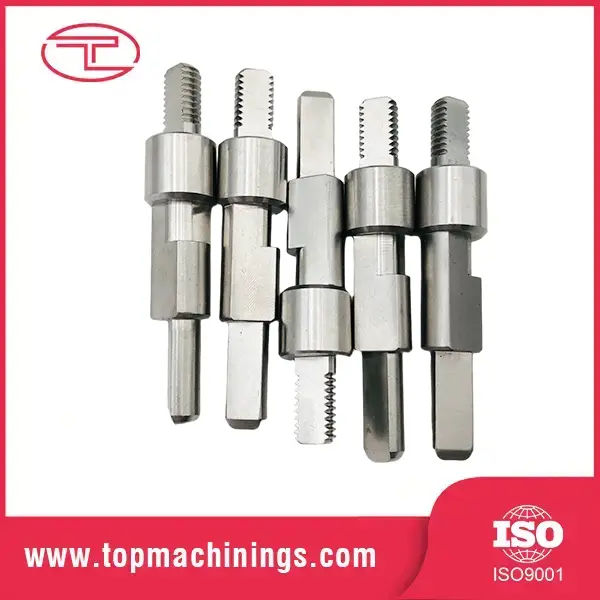

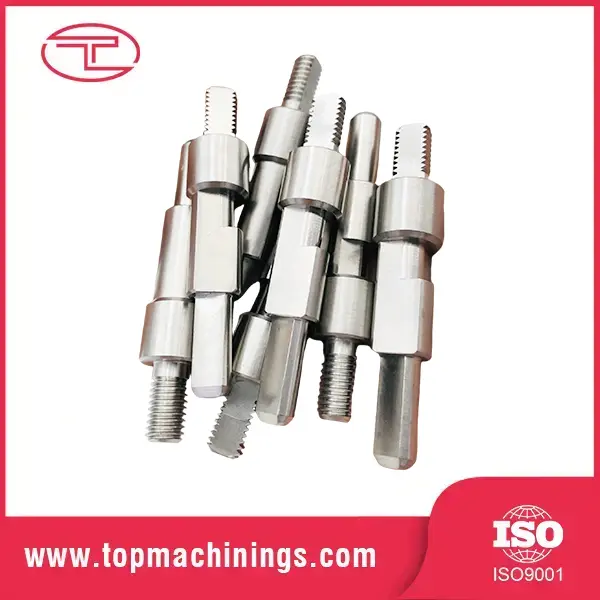

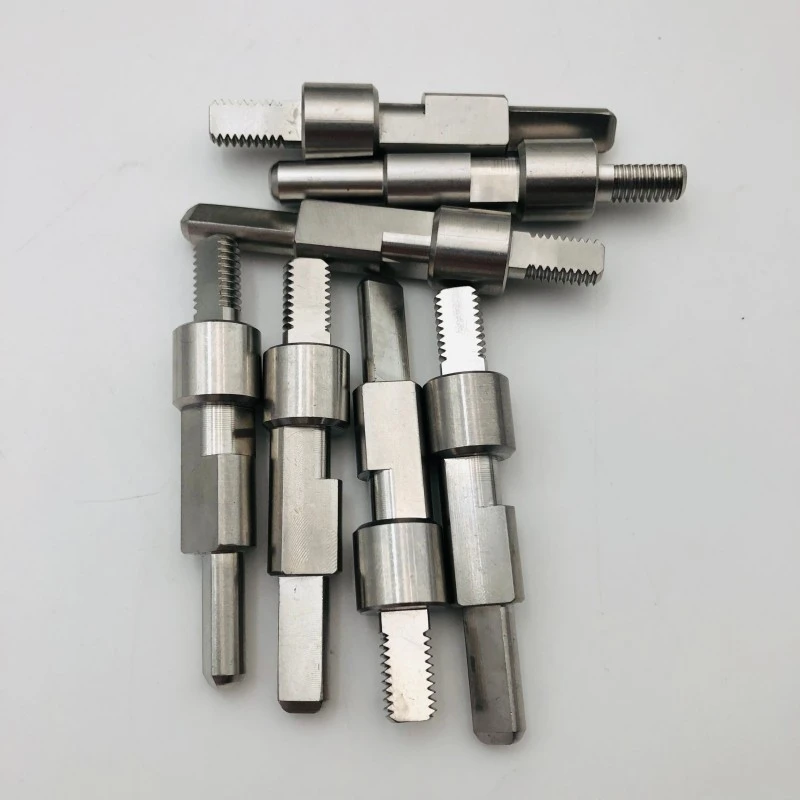

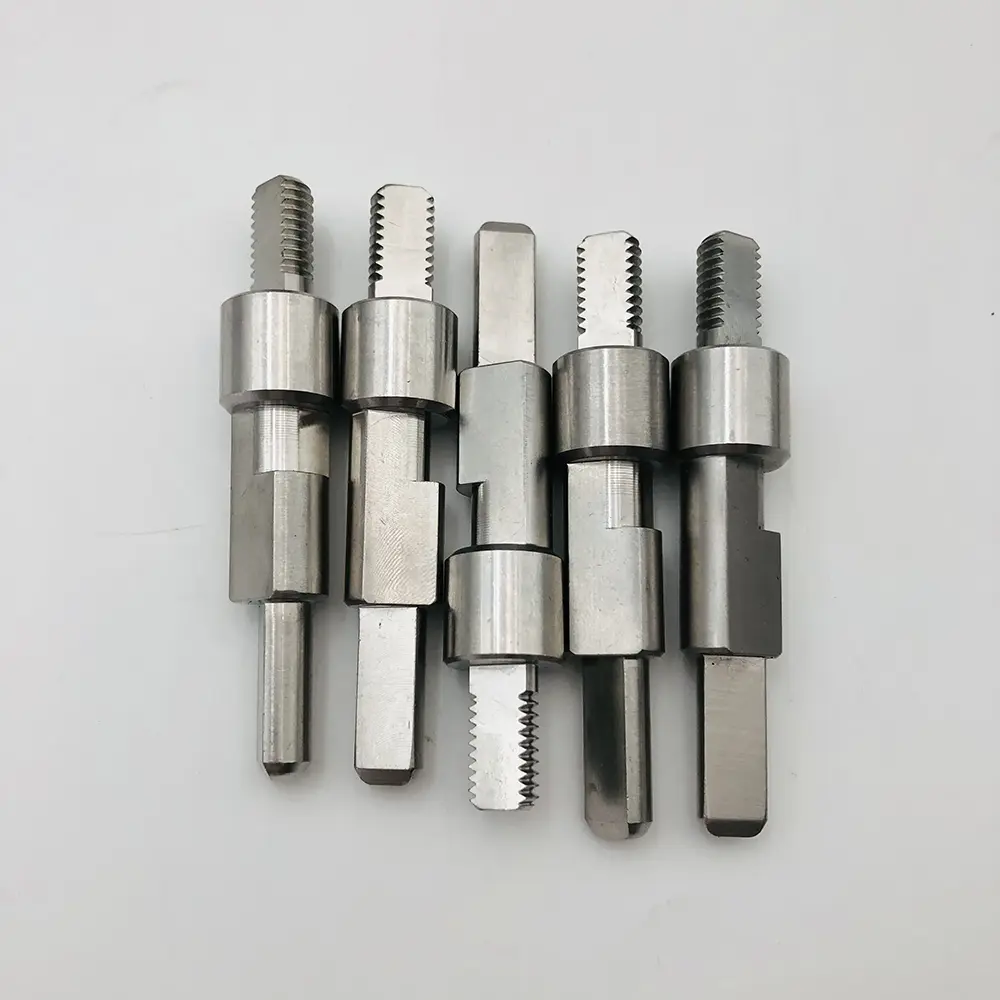

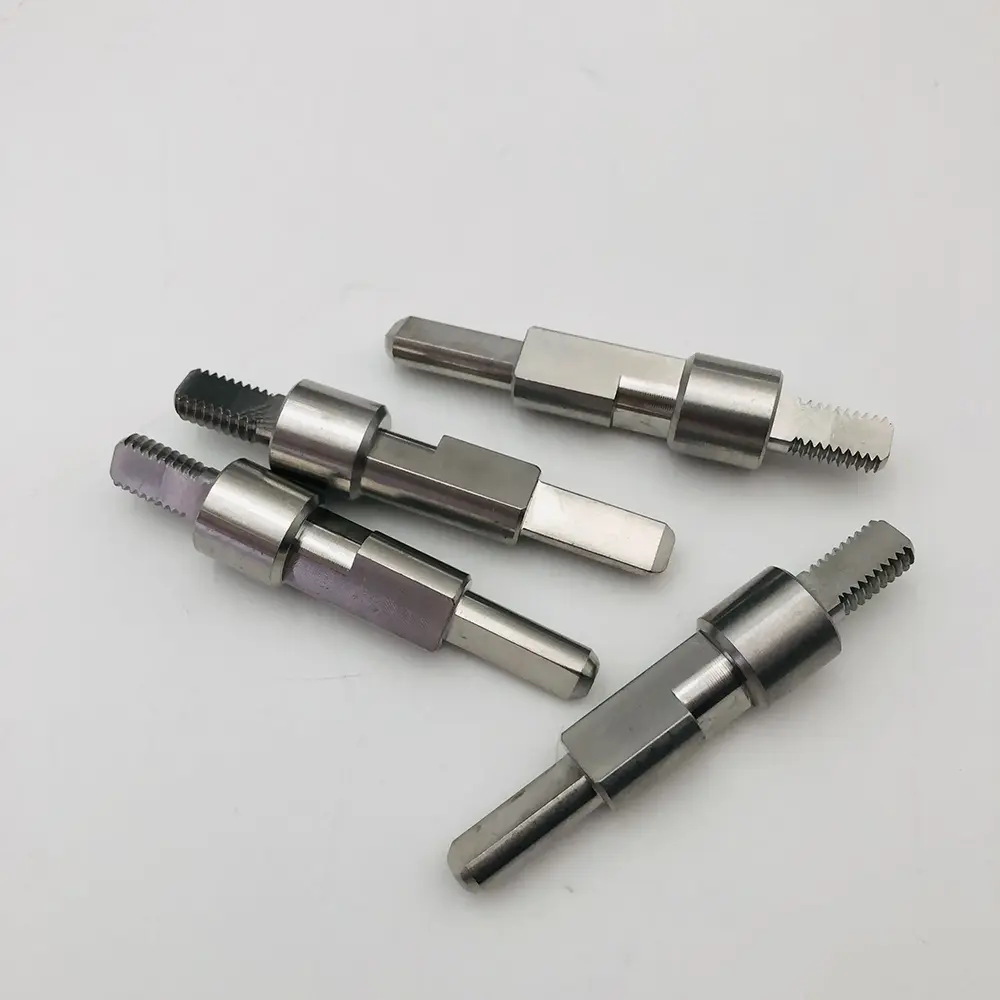

ما با استفاده از ماشین‌های تراشکاری و فرز دقیق CNC سوئیسی چند محوره، شفت‌های سفارشی‌سازی شده را با پروفیل‌های نخ دقیق و ویژگی‌های آسیاب تخت طبق نقشه‌های فنی مشتری تولید کردیم. کنترل کیفیت دقیق، از جمله آزمایش 100٪ رزوه سنج و بررسی زبری سطح، قبل از حمل و نقل اعمال شد.

سوالات متداول

س: از کدام استاندارد اتصال باید استفاده کنم؟

A: بستگی به منطقه و انتهای شلنگ شما دارد: JIC در آمریکای شمالی رایج است، BSP در اروپا/آسیا، DIN متریک در آلمان، ORFS که در آن لرزش و عملکرد بدون نشتی اهمیت دارد. اتصالات یا نقشه های فعلی خود را برای ما ارسال کنید و ما اتصالات مطابق استاندارد را شناسایی و عرضه خواهیم کرد.

س: اتصالات شما چه فشاری را می توانند تحمل کنند؟

A: اتصالات استاندارد به فشار کاری 350 بار درجه بندی می شوند. تنظیمات فشار بالا تا 630 بار. ما دسته ها را آزمایش کردیم تا فشار نامی 1.5× را آزمایش کنیم.

س: آیا می توانید اتصالات فولادی ضد زنگ را برای مصارف غذایی یا دریایی تهیه کنید؟

پاسخ: بله - اتصالات SUS316 با پرداخت غیرفعال برای کاربردهای غذایی، دریایی و دارویی در دسترس هستند. گواهی مواد ارائه شده است.

س: آیا اتصالات سفارشی را در هر نقاشی ارائه می دهید؟

A: بله، اتصالات کاملا سفارشی تخصص ما است. یک نقشه یا نمونه ارسال کنید و ما به هندسه دقیق شما، از جمله تنظیمات پورت سفارشی، ماشینکاری می کنیم.

س: MOQ و زمان تحویل اتصالات هیدرولیک ماشینکاری شده CNC چقدر است؟

A: نمونه ها: 3-5 روز، MOQ انعطاف پذیر. تولید: میانگین 15 روز. حمل و نقل دریایی از چینگدائو، یا اکسپرس برای سفارشات کوچک فوری.
