پین رولپلاک صنعتی ماشینکاری CNC

پین رولپلاک یک پین استوانه ای کوتاه است که برای حفظ تراز دقیق بین دو یا چند قسمت از یک مجموعه استفاده می شود. برخلاف پیچ و مهره که قطعات را به هم می‌چسباند، پین‌های رولپلاک صنعتی ماشین‌کاری CNC موقعیت خود را ایجاد می‌کنند. این نقطه مرجعی است که کل مجموعه در اطراف آن ساخته شده است. وقتی محفظه گیربکس را به فلنج موتور می‌پیچید، پین‌های رولپلاک - نه پیچ‌ها - تضمین می‌کنند که محورها در یک راستا بمانند.

پین های رولپلاک به دو شکل اصلی وجود دارند: پرس فیت و اسلیپ فیت. تفاوت عملکرد بین یک رولپلاک خوب و یک رولپلاک بد بر حسب میکرون اندازه گیری می شود: خیلی سفت است و به شدت گیر می کند. بیش از حد شل و مونتاژ رانده می شود.

مواد و سختی پین‌های رولپلاک صنعتی

فولاد کربنی (1045/1060): سخت شده و تمپر شده، استفاده عمومی مقرون به صرفه

فولاد بلبرینگ (GCr15/52100): سخت شده تا HRC 60-64 برای حداکثر عمر سایش

ضد زنگ (SUS303/304/316): مقاوم در برابر خوردگی برای مصارف غذایی، دریایی و پزشکی

فولاد ابزار سخت شده (برای کاربردهای سایش خاص)

محدوده قطر: 1 میلی متر تا 30 میلی متر، طول از 3 میلی متر تا 200 میلی متر

کلاس های تحمل: m6 press-fit، h6/h7 slip-fit ​​در ISO 8734/8735، USAS B18.8.2

مسیر تولید کلاسیک آسیاب بدون مرکز است: میله‌ها تا قطر نهایی روی یک آسیاب بدون مرکز آسیاب می‌شوند، به طول بریده می‌شوند، پخ می‌شوند و سخت می‌شوند. چیزی که اکثر خریداران متوجه نمی شوند این است که سفارش آسیاب قبل از سفت شدن مهم است - سفت شدن پس از آسیاب باعث اعوجاج می شود، به همین دلیل است که ما پین های مهم را آسیاب، سفت و سپس تمام می کنیم.

به اشتراک گذاری پرونده واقعی Tuoyuan

صنعت: اتوماسیون صنعتی و ماشین آلات

جنس: آلومینیوم / فولاد ضد زنگ

فرآیند: تراشکاری و شیارکاری CNC دقیق

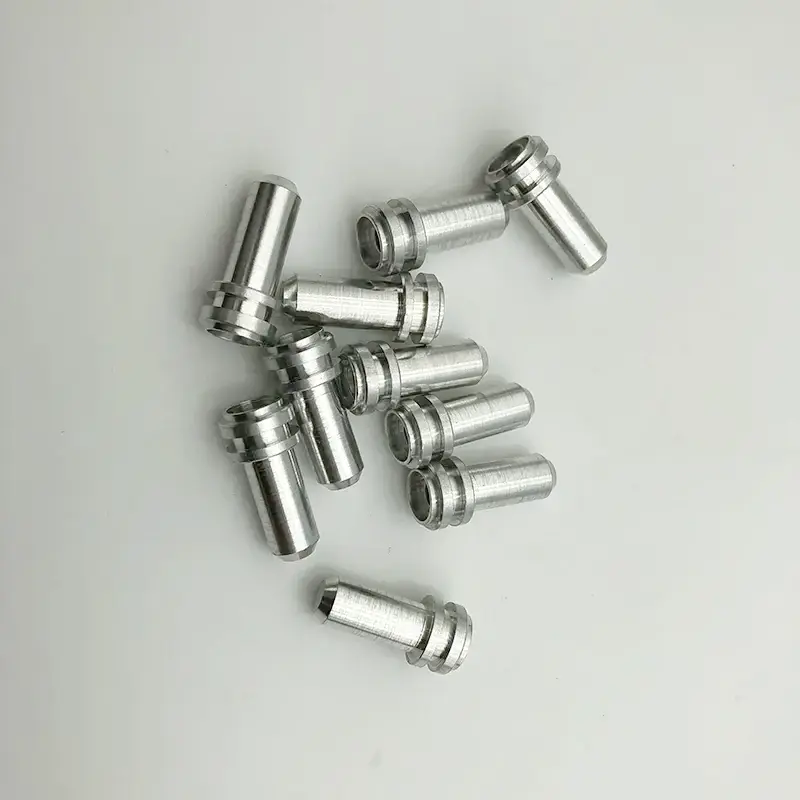

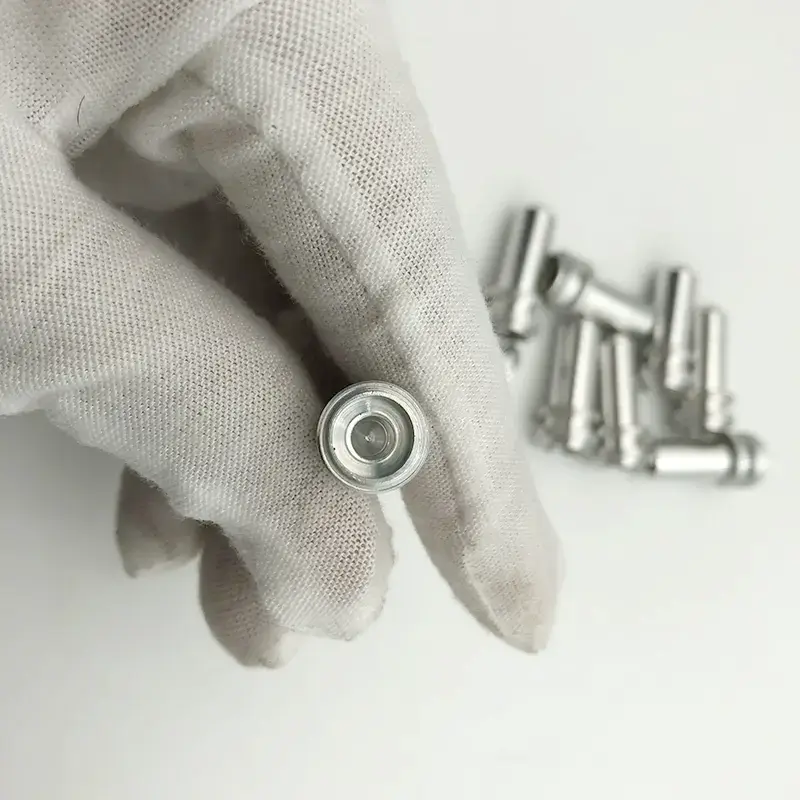

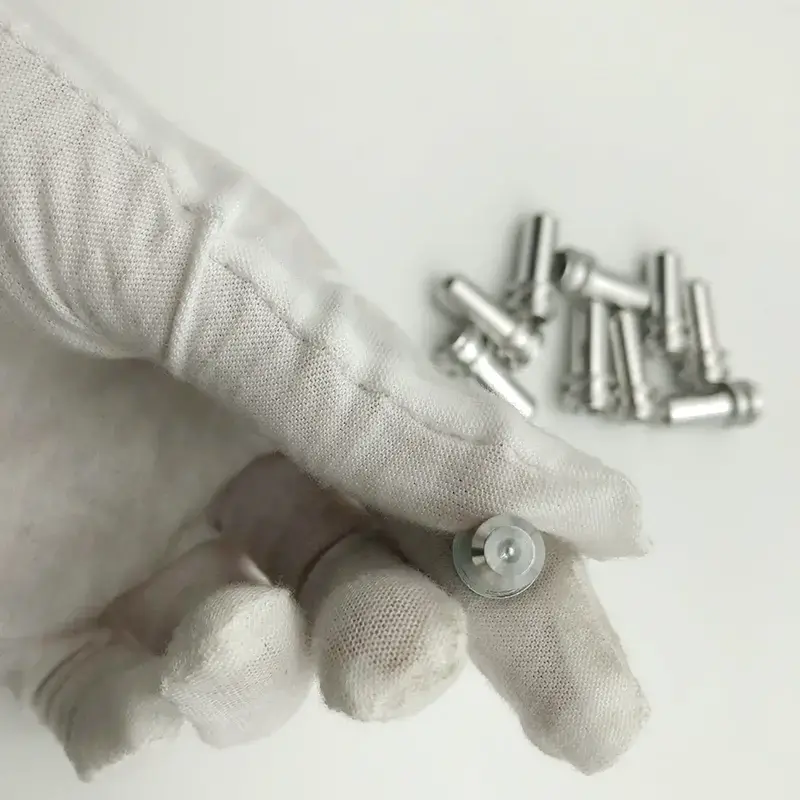

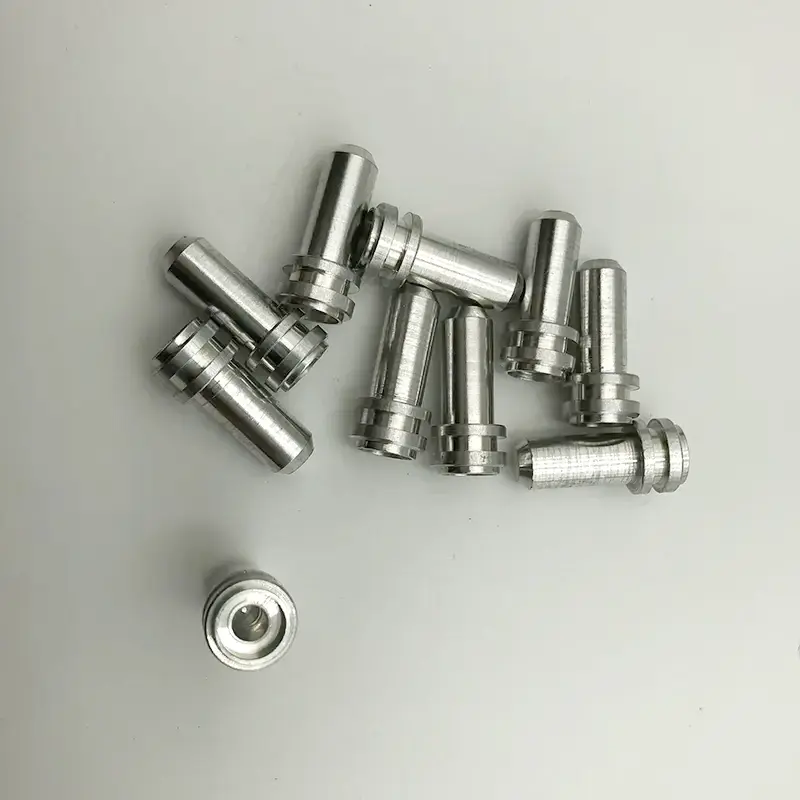

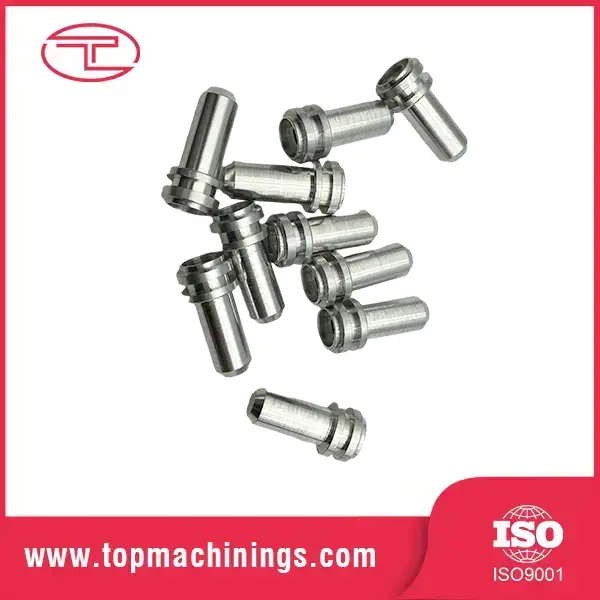

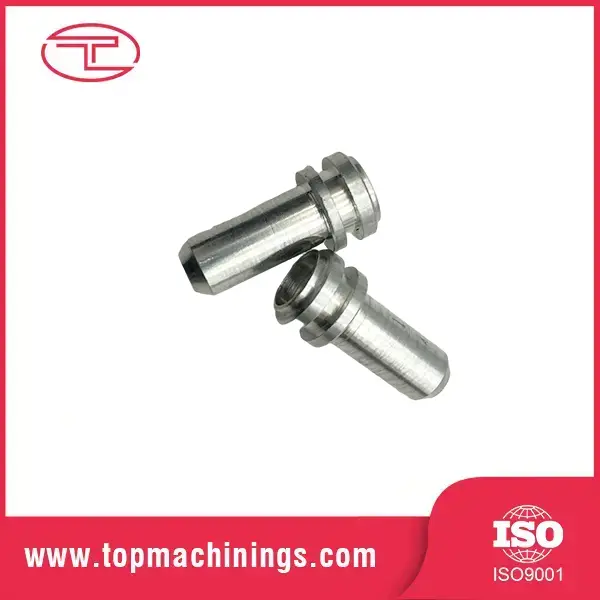

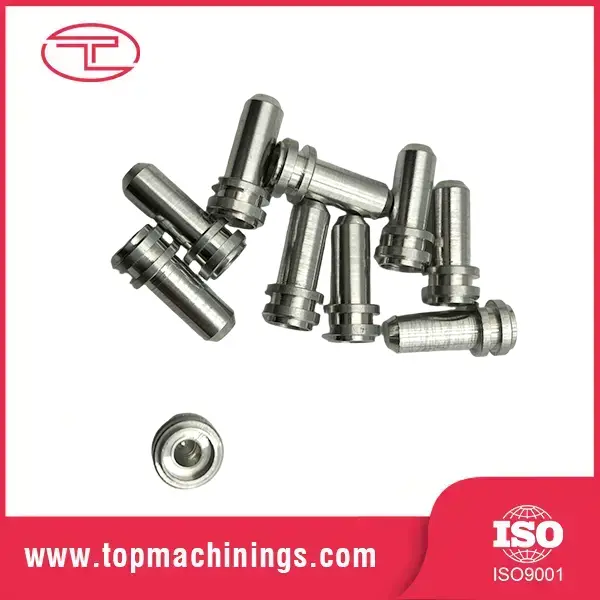

یک سازنده اتوماسیون در ایالات متحده به پین‌های رولپلاک صنعتی ماشینکاری سفارشی CNC با شیارهای نگهدارنده حلقه O دقیق و تحمل‌های ابعادی دقیق نیاز داشت تا از هم‌ترازی دقیق و آب‌بندی مطمئن در خطوط مونتاژ با سرعت بالا اطمینان حاصل شود.

ما این پین‌های چند مرحله‌ای را با استفاده از ماشین‌های تراشکاری CNC سوئیسی با دقت بالا تولید کردیم و عمق شیار و سطح دقیق را برای آب‌بندی بهینه حفظ کردیم. 100٪ بازرسی نوری قبل از بسته بندی انجام شد.

ویژگی‌های کلیدی و مزایا

زمین تا 0.002± میلی متر برای موقعیت یابی واقعی

قطرهای نهایی بدون مرکز تا 0.002 ± میلی متر با سطح پرداخت 0.2-0.4 میکرومتر Ra هستند. این یک تحمل "به اندازه کافی نزدیک" نیست - پین‌های رولپلاک صنعتی ماشین‌کاری CNC تلورانسی هستند که مجموعه‌ها را تکرارپذیر، اتصالات دقیق و محصولات را سازگار می‌کند.

برای خدمات طولانی به HRC 60+ سخت شده است

پین های فولادی یاتاقان تا HRC 60-64 سخت شده اند و به آنها سختی می دهد تا از درج و برداشتن مکرر بدون نمره گذاری جان سالم به در ببرند. یک رولپلاک سفت شده به ترتیبی بزرگی از رولپلاک نرم بیشتر است.

انتهای پخ، لبه های تمیز

هر دو انتها پخ شده (معمولاً 1.5×45 درجه) و خراشیده شده اند، بنابراین پین ها بدون تراشیدن مواد یا آسیب رساندن به دهان سوراخ به طور تمیز وارد سوراخ می شوند. بدون سوراخ، سوراخ خراشیده، بدون مجموعه رد شده.

صراحتی که می توانید به آن اعتماد کنید

نسبت طول به قطر در 0.01 میلی متر در 50 میلی متر ثابت نگه داشته می شود. یک پین رولپلاک خم شده نه تنها مکان یابی نمی شود بلکه به سوراخ باز شده در هنگام قرار دادن آسیب می رساند. ما صراحت را در هر دسته تولیدی اندازه گیری می کنیم.

گروه بندی قطری تنگ برای تناسب های مختلط

پین‌ها به گروه‌هایی با قطر تنگ دسته‌بندی می‌شوند تا یک جعبه پین ​​فشار مناسبی را ایجاد کند. دیگر در خط مونتاژ شما "این یکی سر می خورد، آن یکی به چکش نیاز دارد".

مشخصات محصول

فرآیند تولید

تولید پین رولپلاک صنعتی ماشین‌کاری CNC با استوک میله‌کشی سرد یا زمینی شروع می‌شود. میله ها بدون مرکز زمین تا قطر نزدیک به نهایی هستند، به طول برش داده می شوند، پخ شده و سوراخ شده اند. برای پین‌های سخت شده، آن‌ها سپس تحت عملیات حرارتی قرار می‌گیرند و تا حد تحمل نهایی آسیاب می‌شوند - آسیاب دو مرحله‌ای چیزی است که پین ​​تمام شده را کاملاً گرد و صاف نگه می‌دارد.

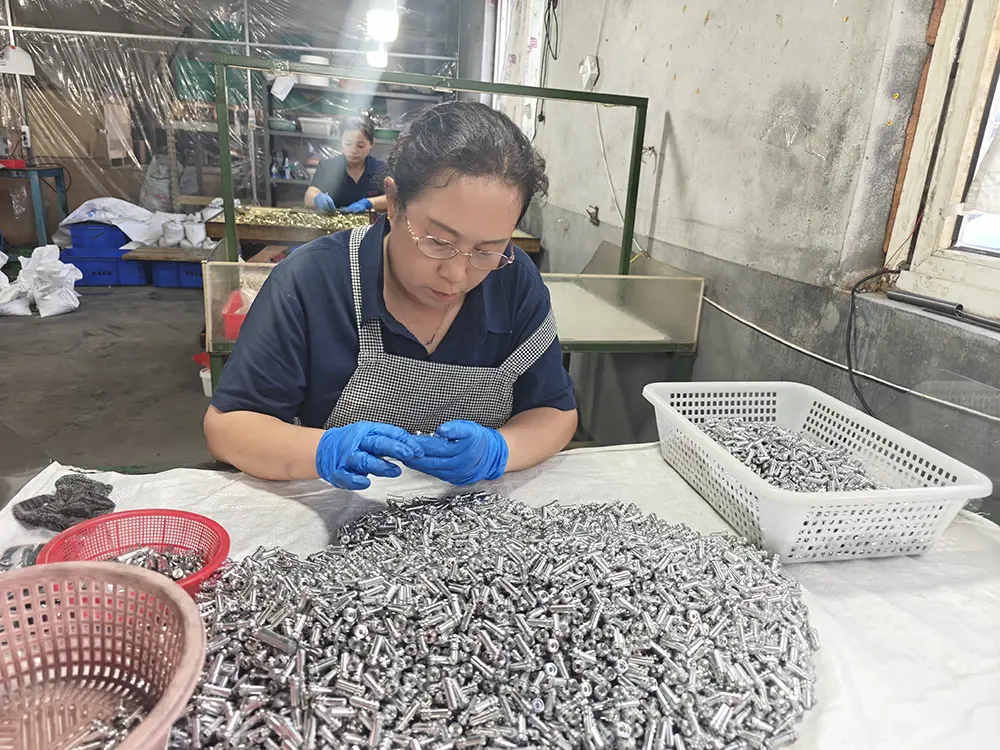

بازرسی نهایی قطر (با میکرومتر و گیج هوا)، سختی (تست راکول)، صافی و پرداخت سطح را پوشش می دهد. پین ها بر اساس قطر گروه بندی می شوند و در بسته بندی های روغنی و محافظت شده در برابر زنگ بسته بندی می شوند. گواهی دسته ای هر سفارش را همراهی می کند.

جدول زمانی تولید

زمان استاندارد: 10-15 روز برای اندازه های استاندارد. 15-18 روز با سخت شدن و آسیاب کردن.

روز 1-3: تأیید سفارش و انتخاب مواد

روز 4 تا 8: آسیاب میله، برش، پخ زدن

روز 9 تا 12: عملیات حرارتی و آسیاب نهایی (در صورت مشخص شدن)

روز 13-14: بازرسی، گروه بندی، بسته بندی

روز 15: اعزام از چینگدائو

چرا فلز Tuoyuan را انتخاب کنید

قابلیت سطح میکرو، حجم های صنعتی

Tuoyuan Metal با بیش از 10 سال ماشین‌کاری دقیق، 20 دستگاه تراش CNC و ظرفیت سالانه 100 میلیون قطعه، می‌تواند پین‌های رولپلاک صنعتی ماشین‌کاری CNC را در حجم‌های درجه خودرو با تلورانس‌های درجه آزمایشگاهی ارائه دهد. ما دسته های 2.5 میلیونی را با نرخ نقص کمتر از 15 PPM ارسال کرده ایم.

تامین کننده مورد اعتماد آمریکای شمالی

60٪ از خروجی ما به مشتریان آمریکای شمالی می رسد، با نرخ تکرار خرید 95٪. اگر پین‌های رولپلاک ما قطعات را به‌درستی پیدا نمی‌کردند، آن مشتریان دوباره سفارش نمی‌دادند - هر سه ماه یک‌بار، برای سال‌ها.

قابلیت ردیابی کامل

گواهی‌های آسیاب مواد، سوابق عملیات حرارتی و گزارش‌های بازرسی در هر دسته بایگانی می‌شوند. قابلیت ردیابی کامل از قسمت انبار تا پین تمام شده.

نمونه های سریع و نقل قول

سفارشات نمونه در 3 تا 5 روز ارسال می شود. نقل قول ظرف 24 ساعت مشکلات کیفیت ظرف 48 ساعت پاسخ داده شد. این معیار ماست نه قول ما.

بسته بندی و حمل و نقل

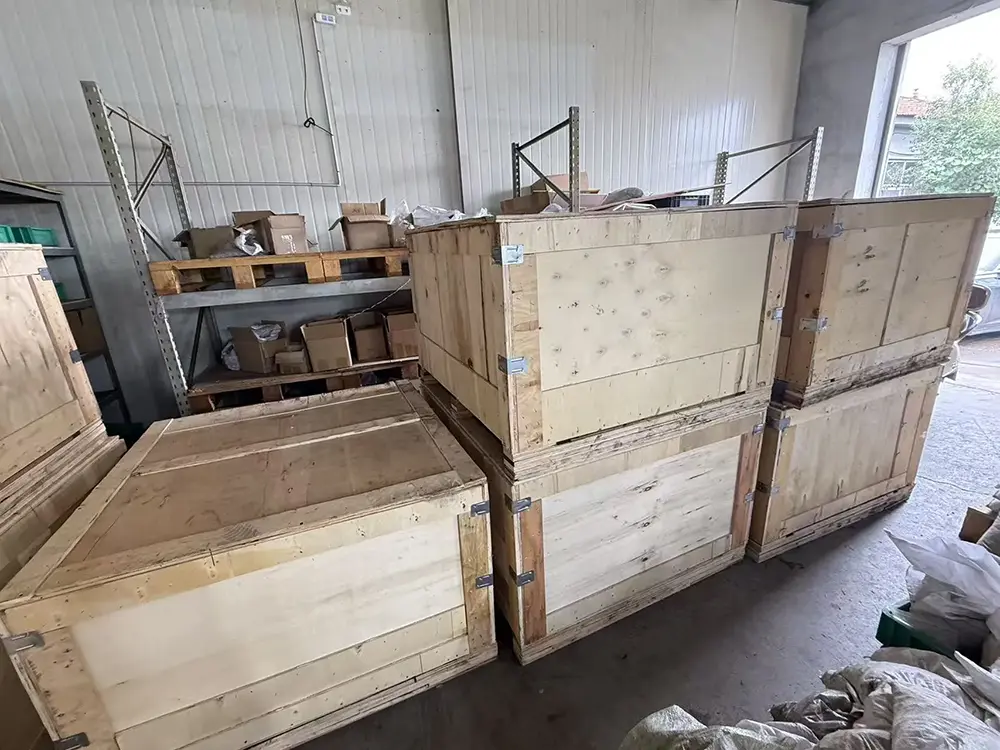

پین ها روغنی یا روکش می شوند، در کیسه های پلی با بازدارنده زنگ بسته بندی می شوند و در کارتن یا جعبه های چوبی حمل می شوند. اکسپرس (DHL/FedEx/UPS) برای سفارشات کوچک، حمل و نقل دریایی از بندر چینگدائو به صورت عمده. مستندات: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا، گواهی آزمایش مواد. برای قیمت‌های پین‌های رولپلاک صنعتی ماشین‌کاری CNC، سفارشات عمده یا قیمت‌ها، با تیم صادرات ما تماس بگیرید.

سوالات متداول

Q1: پین های رولپلاک شما چه تحملی دارند؟

A1: تحمل استاندارد زمین ± 0.002 میلی متر در قطر، با سطح پرداخت Ra 0.2-0.4μm است. کلاس های فیت موجود: m6 press-fit، h6/h7 slip-fit.

Q2: تفاوت بین پین های فیت m6 و h6 چیست؟

A2: پین‌های m6 کمی بزرگ‌تر برای نصب با فشار هستند، در سوراخ‌های بازشده قفل می‌شوند و برای برداشتن نیاز به کش‌کش دارند. پین‌های h6/h7 برای مجموعه‌هایی که باید مرتباً جدا شوند مناسب هستند. درخواست خود را به ما بگویید و ما کلاس مناسب را توصیه می کنیم.

Q3: آیا پین های ضد زنگ سخت شده را ارائه می دهید؟

A3: بله - ضد زنگ سخت شدن بارندگی را می توان به HRC 38-44 با مقاومت در برابر خوردگی عالی سخت کرد. برای غذا یا وظیفه دریایی، این انتخاب درستی است.

Q4: آیا می توانید پین های با طول سفارشی یا پخ سفارشی بسازید؟

A4: بله. طول های سفارشی، پخ های سفارشی، پیلوت های مخروطی، و شیارها را در هر نقشه برش می دهیم. MOQ برای پین های سفارشی کم است - از نمونه ها استقبال می شود.

Q5: چگونه از زنگ زدگی پین ها در انبار جلوگیری می کنید؟

A5: پین ها روغن کاری شده و با کاغذ بازدارنده خوردگی فاز بخار بسته بندی شده اند. برای حمل و نقل دریایی خارج از کشور، ما از بسته بندی VCI برای تضمین ورود بدون زنگ زدگی استفاده می کنیم.
